産業機器や自動化設備において、流体の安定制御と清浄性の確保は、製品品質や設備信頼性を左右する重要な要素です。その中でも「ダイアフラムバルブ」は、流体と駆動部を完全に分離できる構造を持つバルブとして、幅広い産業分野で採用されています。
本稿では、産業用ダイアフラムバルブの基礎知識から構造、動作原理、メリット・デメリット、そして流体制御における重要性までを体系的に解説します。

ダイアフラムとは？

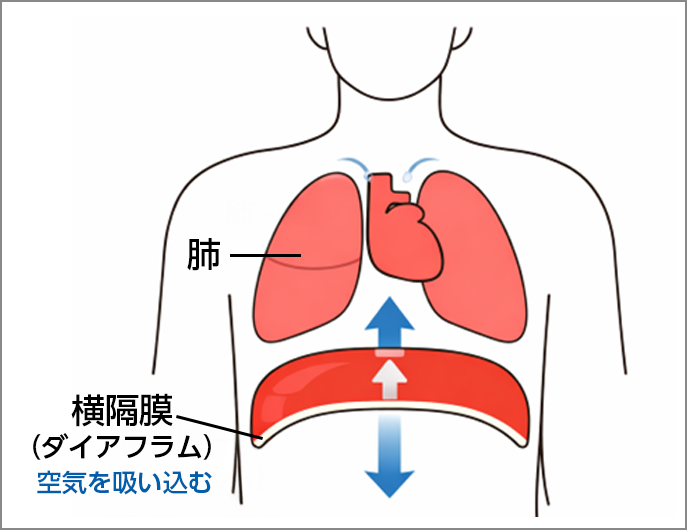

ダイアフラムバルブを語る上で外せないのが「ダイアフラムとは何？」という疑問です。ダイアフラム（diafhragm）とは、もともと解剖学用語で、人間の横隔膜を指します。肺の下にあるドーム状の筋肉で、呼吸の際に上下して胸腔の体積を変える構造体です。そこから意味が拡張され、「薄い膜で空間を仕切り、圧力や振動を制御する部材」という工学的概念に転用されました。

工学的概念に応用されたダイアフラム

化学的に応用されたダイアフラムは実に多種多様です。 例えば、以下のようなものになります。

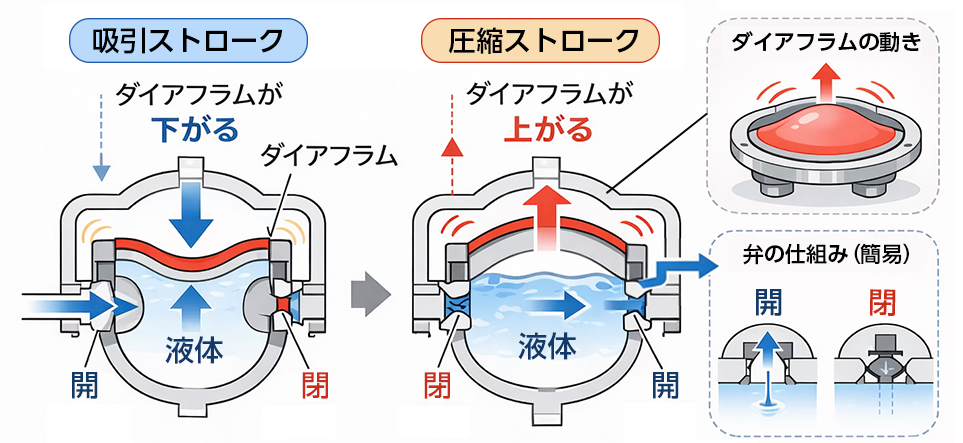

・ポンプのダイアフラム：膜がたわむことで液体を送り出す

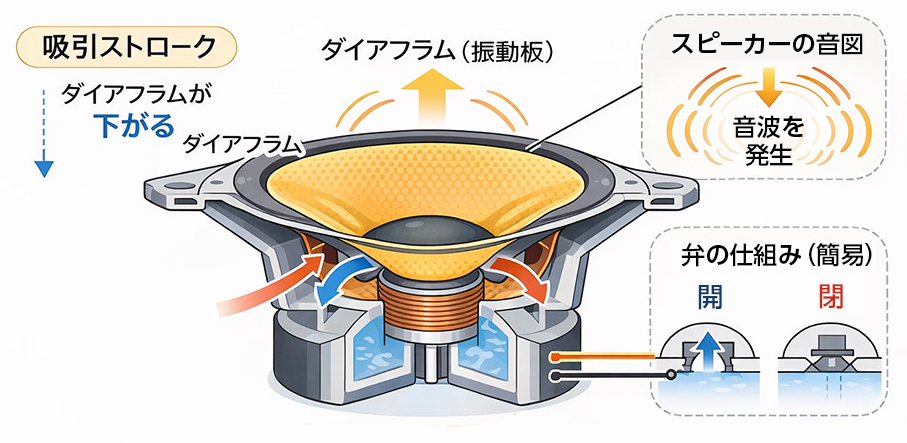

• ・スピーカーのダイアフラム：振動して音波を発生させる振動板
• ・圧力センサーのダイアフラム：圧力で変形し、変位を信号に変換する

ポンプのダイアフラム：膜がたわむことで液体を送り出す

スピーカーのダイアフラム：振動して音波を発生させる振動板

産業用ダイアフラムバルブとは？

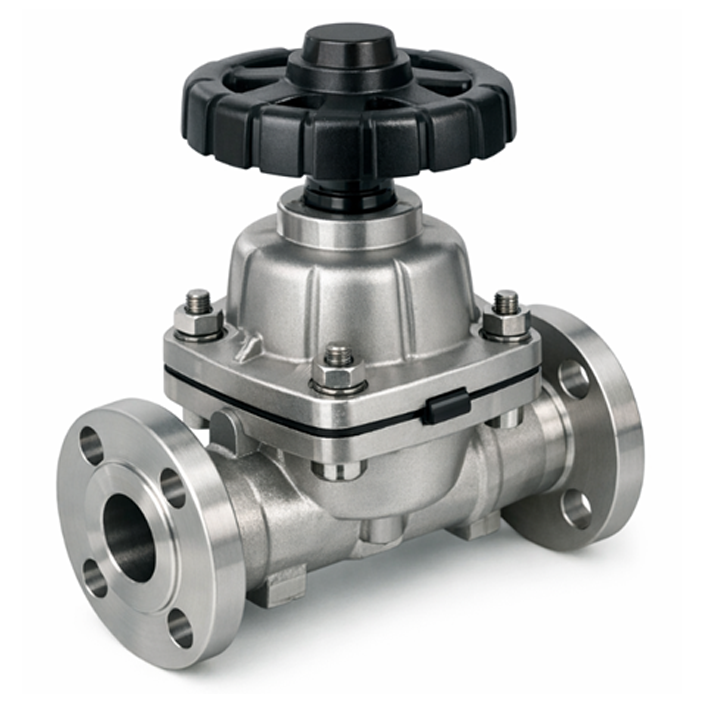

ダイアフラムバルブ（Diaphragm Valve）とは、弾性体（ゴムやPTFEなど）のダイアフラム（隔膜）を上下させることで流体の開閉・制御を行うバルブです。 流体が接触する部分と駆動機構が隔膜によって完全に分離されていることが最大の特長です。
主に薬液、純水、腐食性流体、スラリー流体などの制御に使用され、耐食性・密閉性・清浄性が求められる用途に適しています。
ボールバルブやゲートバルブが金属同士の接触によってシールするのに対し、ダイアフラムバルブは柔軟な隔膜によってシールする構造となっています。

産業用ダイアフラムバルブの特徴

産業用ダイアフラムバルブの特徴は以下のようなものがあります。

• 高い密閉性（リーク防止性能）
  ダイアフラムが流路を押さえつける構造のため、外部漏れを抑制しやすい設計です。 有害ガスや薬液など、漏れが許されない環境で特に有効です。
• 流体と駆動部の完全分離
  流体がステムやスプリングなどの駆動部に接触しないため、腐食やコンタミネーションのリスクを低減できます。清浄性が求められる工程にも適しています。
• 腐食性流体への適応力
  接液部材にPTFEや各種エラストマーを使用できるため、酸・アルカリなどの腐食性流体にも対応可能です。
• スラリー・固形分含有流体にも対応
  構造上、ポケット部が少なく、比較的目詰まりが起きにくいため、一定条件下ではスラリー流体にも適しています。

ダイアフラムバルブは、ダイアフラムによって接液部と駆動部を完全に分けることが出来るため、駆動部には液が入り込むことができません。これにより、硬化特性の高い液剤が駆動部に入り込んで硬化させてしまうという事故を防ぎます。また、液剤の付着が接液部に限られるため洗浄メンテナンスも非常に容易です。
ダイアフラム材質は用途によって選定されます。EPDM、PTFE、NBRなどが代表例で、耐薬品性、耐熱性、機械的強度、透過性などのバランスを考慮します。
たとえば、化学プラントでは強酸・強アルカリへの耐性が重要ですし、食品や医薬分野では衛生性と洗浄性が優先されます。流体と接触するのが実質的にダイアフラムとボディのみであるため、サニタリー設計がしやすいのも利点です。

ダイアフラムバルブの基本的な構造

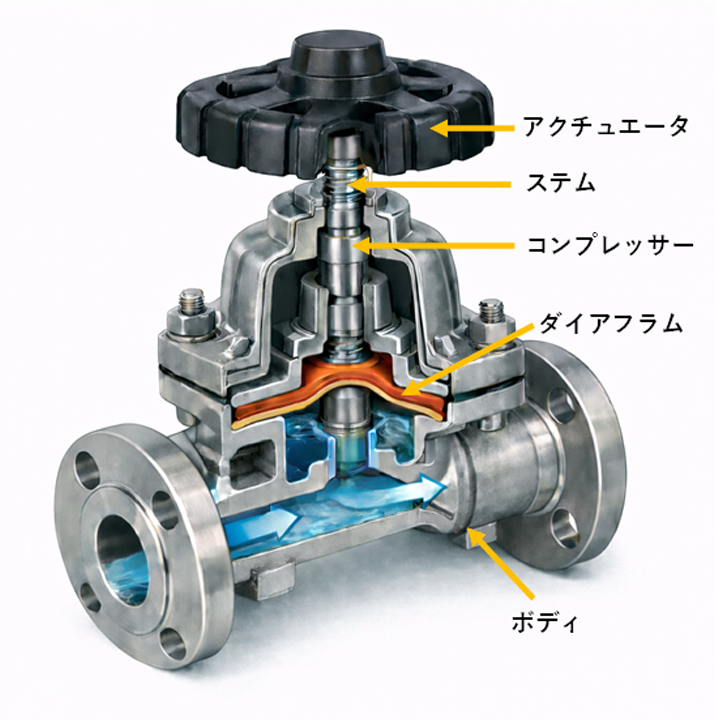

ダイアフラムバルブの基本構造は、以下の要素で構成されます。

• ボディ（本体）：流体が通過する流路部
• ダイアフラム（隔膜）：弾性体でできた可動膜
• コンプレッサー（押さえ部）：ダイアフラムを押し下げる部品
• ステム：駆動力を伝える軸
• アクチュエータ／ハンドル：操作部

ポイントとなるのは「ダイアフラム」です。 ダイアフラムがボディ内の堰（ウィア部）やシート部に押し付けられることで流路を遮断します。この隔膜構造がダイアフラムバルブの本質的な機能を担っています。

ダイアフラムバルブの動作メカニズム

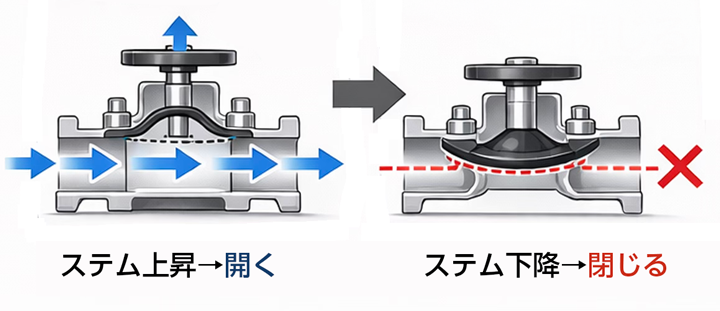

ダイアフラムは本体内部で流体の通路を塞ぐ役割を持ち、外部からの圧力や機械的な動作によって開閉します。具体的には駆動部（ステム）が下降し、ダイアフラムがボディに押し付けられ、流路を遮断します。ステムが上昇するとダイアフラムが戻り、流路が解放されます。

ダイアフラムバルブのメリット

ダイアフラムバルブは、多くの利点を持ちます。

• 優れたシール性
  外部漏れが少なく、安全性が高い設計が可能です。
• 優れた耐腐食性
  接液材質を選定することで、腐食性流体にも対応可能です。
• コンパクトかつ構造がシンプル
  内部構造が単純で、メンテナンスや部品交換（ダイアフラム交換）も比較的容易です。
• 清浄性を確保しやすい
  流体と駆動部が分離されているため、コンタミリスクを低減できます。 特に「漏らさない」「混入させない」という要求が強い工程において大きなメリットを発揮します。

ダイアフラムバルブのデメリット

一方でダイアフラムバルブにもデメリットがあります。

• ダイアフラムの耐久性
  弾性体であるため、繰り返し動作により劣化します。定期交換が必要です。
• 高温・高圧用途に制限がある
  材質特性上、極端な高温・高圧条件では使用範囲が制限されます。
• 微細な流量調整には不向き
  構造上、ニードルバルブほどの精密な微小流量制御は得意ではありません。 用途や使用条件を考慮し、ボールバルブやニードルバルブとの比較検討が必要です。

ダイアフラムの特性を理解し、適切な交換周期を設定することが安定運用のポイントになります。

メリット		デメリット
優れたシール性	外部漏れが少なく、安全性が高い設計が可能	ダイアフラムの耐久性	弾性体であるため、繰り返し動作により劣化
優れた耐腐食性	接液材質を選定することで、腐食性液体にも対応可能	高温・高圧用途に制限	材質特性上、極端な高温・高圧条件では使用範囲が制限
シンプル構造	内部構造が明確で、メンテナンスや部品交換も容易	高温・高圧用途に制限	ニードルバルブほどの精密な微小流量制限は不得意

産業用ダイアフラムバルブが活用される場面

産業用途では、以下のような場面で活用されています。

薬液供給ライン

腐食性薬液の開閉制御や遮断用途。外部漏れ防止と耐薬品性確保。

純水・超純水ライン　

清浄性を重視した工程での流体遮断用途。

化学プラント配管　

酸・アルカリなどの腐食性流体の制御。

排水・スラリーライン　

固形分を含む流体の開閉制御。

「漏らさない」「混入させない」「腐食させない」という要求に応える機構として、ダイアフラムバルブは重要な役割を担っています。

流体制御におけるダイアフラムバルブの重要性

製造業において、流体制御は安全性・品質・設備寿命に直結します。 ダイアフラムバルブは、特に以下の観点で重要です。

• 安全性の確保
  有害流体や腐食性流体の外部漏れを防止することで、作業者と設備を保護します。
• 設備の長寿命化
  流体と駆動部を分離することで、内部腐食やトラブルを抑制します。
• 品質維持
  コンタミネーションを防ぎ、流体の純度や安定性を維持します。

ダイアフラムバルブは、流体が駆動部や摺動金属部品と直接接触しない点に大きな特長があります。この構造により、優れた耐薬品性と高いシール性を両立でき、腐食性流体や高純度薬液の制御に適しています。材質選定の自由度も高く、強酸・強アルカリ、有機溶剤など多様な流体に対応可能です。
電子部品の製造分野では、薬液やエッチング液、洗浄液などを極めて安定した条件で供給する必要があります。わずかな流量変動やリークが歩留まり低下や不良発生につながるため、信頼性の高い遮断性能が不可欠です。
また、医薬品や化学薬品の製造工程では、コンタミネーションの防止や洗浄性が重要となります。ダイアフラムバルブは流路が比較的シンプルでデッドスペースを抑えやすく、衛生管理の観点からも高く評価されています。
さらに、ダイアフラムが広い面積でシート部に密着することで、極めて高いシール性を確保できます。その結果、液漏れや外部環境への曝露リスクを低減し、作業者の安全確保や環境保全にも寄与します。クリーンルームや高品質が要求される製造ラインにおいては、この「漏れない」という基本性能が大きな価値を持ちます。
このように、ダイアフラムバルブは単なる流体の開閉機器ではなく、工程の安定性、安全性、品質保証を支える中核的な制御機器といえます

ダイアフラムバルブとは、弾性体の隔膜によって流体を開閉・制御する産業用バルブです。
最大の特長は、流体と駆動部を完全に分離できる構造にあります。
高い密閉性、耐腐食性、清浄性を備え、薬液・純水・腐食性流体などの制御に広く活用されています。一方で、ダイアフラムの劣化や高温高圧条件での制約といった特性もあるため、使用条件に応じた適切な選定が不可欠です。
今後も製造現場における安全性向上・品質安定・高信頼化の流れの中で、産業用ダイアフラムバルブは重要な役割を担い続けるでしょう。
流体を安全に、確実に遮断することは、工程を守ること。
その思想を構造で体現しているのが、ダイアフラムバルブなのです
