産業機器や自動化設備の分野において、流体制御は製品品質を左右する重要な要素です。その中でも「ニードルバルブ」は、微量流体の精密制御を実現する代表的な機構として広く採用されています。本稿では、産業用ニードルバルブの基礎知識から構造、動作原理、メリット・デメリット、そして流体制御における重要性までを体系的に解説します。

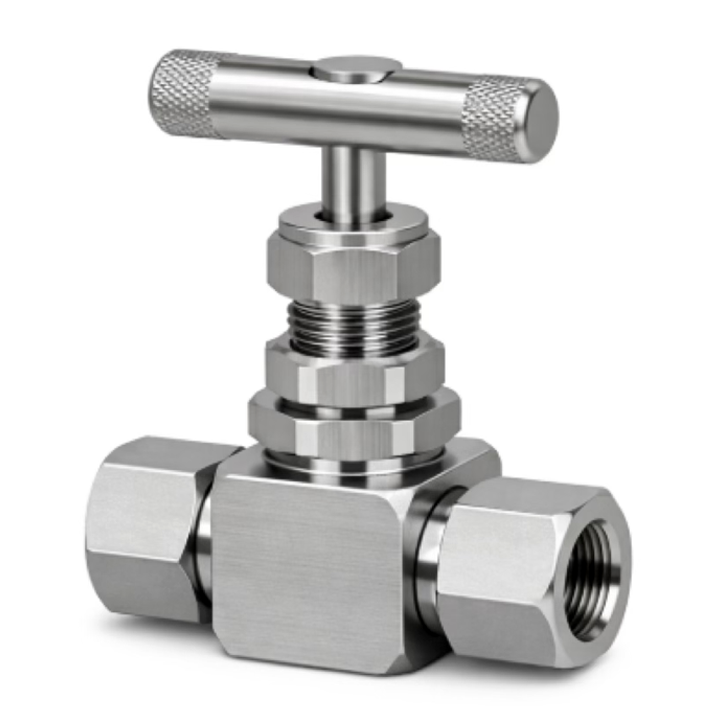

産業用ニードルバルブとは？

ニードルバルブ（Needle Valve）とは、先端が針（ニードル）状になった弁体を用いて流体の流量を精密に制御するバルブです。主に空気、ガス、低～中粘度の液体などを対象に、微小流量の調整や安定供給を目的として使用されます。 一般的なボールバルブやゲートバルブが「開閉」に主眼を置くのに対し、ニードルバルブは「流量の微調整」に優れています。

産業用ニードルバルブの特徴

ニードルバルブには以下のような特徴があります。

• 高精度な流量調整が可能
  ニードル状の弁体が流路径を徐々に変化させるため、開度に対する流量変化が滑らかです。微小な回転操作で流量を細かく制御できる点が最大の特徴です。
• 微小流量の安定制御
  オリフィス（流路開口部）とニードル先端の隙間で流量を調整するため、少量の流体を安定して供給できます。実験装置や精密塗布装置において重宝される理由です。
• シンプルな構造
  基本構造は「ボディ」「ニードル（弁体）」「シート」「パッキン（シール部）」「操作部」で構成され、構造が比較的単純です。そのため保守性が高く、産業用途で長年使われてきました。

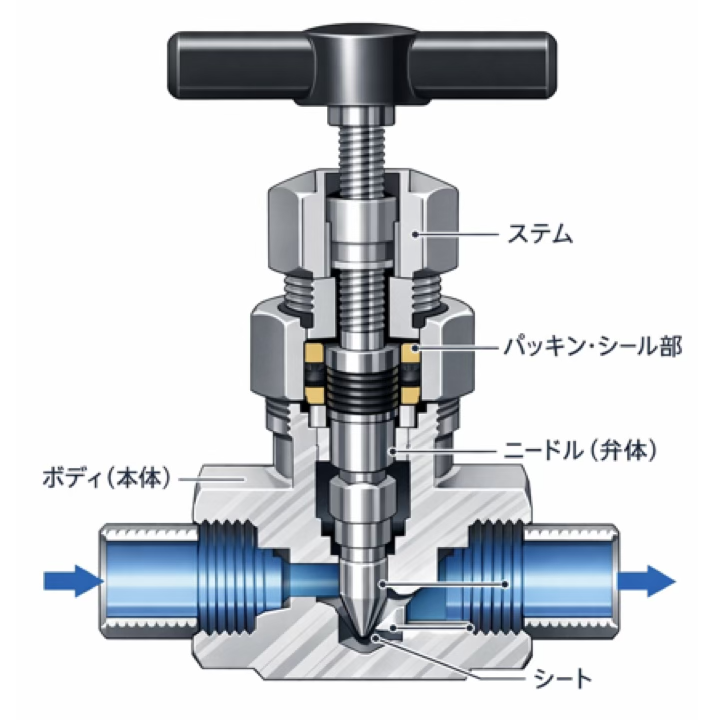

産業用ニードルバルブの構造

ニードルバルブの基本構造は、以下の要素で構成されます。

• ボディ（本体）：流体が通過するハウジング部
• ニードル（弁体）：先端が円錐状またはテーパー形状の部品
• シート：ニードル先端が接触する受け部
• ステム：ニードルを上下動させる軸
• パッキン・シール部：外部漏れを防止する密封部

ポイントとなる構造は、ニードルとシートです。ニードルとシートの隙間で流量を調整するためニードルバルブの要となるパーツになります。

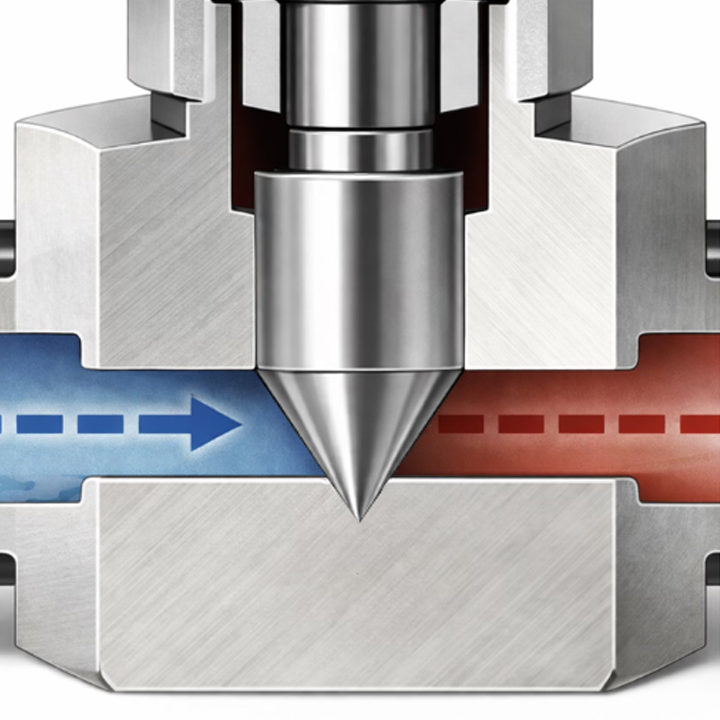

産業用ニードルバルブの動作メカニズム

ハンドルやアクチュエータを回転させると、ステムが軸方向に移動し、ニードルが上下します。
ニードルをシートに近づけていくことで流量が少しずつ減少していきます。ニードルがシートに完全に密着した時点で、流路が閉じ流量はゼロになります。逆に、閉状態からニードルをわずかに上昇させることで微小流量となり、ニードルを更に上昇させると流量が増加していきます。 流量は「ニードルとシートの隙間面積」に比例します。テーパー形状により、開度変化が緩やかであるため、流量の急激な変化が起きにくい設計になっています。
この特性が「精密流量制御バルブ」としての位置付けを確立しています。

産業用ニードルバルブのメリット

ニードルバルブを使うことによるメリットは以下のようなものがあります。

• 高精度な流量制御
  微調整が可能で、再現性のある流量設定が行えます。
• コンパクト設計
  装置内への組み込みが容易で、省スペース化に寄与します。
• 比較的低コスト
  複雑な制御機構を持たないため、コストパフォーマンスに優れます。

メリットは色々とありますが、特に微小流量での微調整が可能なことはニードルバルブの大きなメリットになります。

産業用ニードルバルブのデメリット

ニードルバルブのデメリットについては、以下のようなことがあります。

• 高粘度流体には不向き
  粘度が高い液体や固形分を含む流体では、詰まりや摩耗が発生しやすくなります。
• 大流量用途には不適
  主目的が微量制御のため、大流量用途では圧力損失が大きくなります。
• シート摩耗による性能低下
  長期使用によりニードル先端やシートが摩耗すると、密閉性や精度が低下する可能性があります。 用途に応じて、ピストンバルブやダイヤフラムバルブとの比較検討が必要です。

微小流量を制御する目的があるため、高粘度や、高流量を必要とするアプリケーションはメリットが出せず、デメリットに変わってしまいます。適材適所でバルブを選定することが必要です。

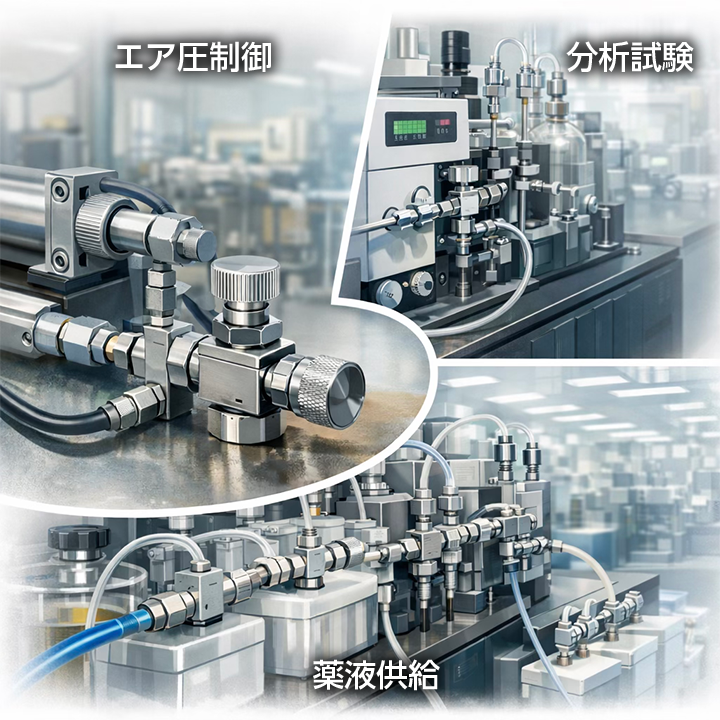

産業用ニードルバルブが活用される場面

産業用途では、以下のような場面で活用されています。

・エア圧制御ライン

シリンダーやエア駆動機器の流量を微調整し、動作速度や圧力変動を安定化させる用途で使用。設備の振動抑制や応答性向上。

・分析装置・試験装置内の流量調整　

キャリアガスや試薬の微小流量を精密制御し、測定条件を安定化。再現性確保や測定精度向上。

・半導体・電子部品製造工程における薬液供給　

薬液供給ラインの流量を安定化し、吐出量のばらつきを抑制。歩留まり向上と高精度プロセス維持。

「微量を、安定して、繰り返し制御する」という要求に応える機構として、ニードルバルブは現在も重要なポジションを担っています。

流体制御におけるニードルバルブの重要性

製造業において、流体制御は「見えない品質」を左右します。特に以下の観点でニードルバルブは重要な役割を担います

• 質の安定化
  液体や気体の流量がわずかに変動するだけで、製品の品質に影響します。 ニードルバルブは、微小流量を安定させることで品質ばらつきを抑制します。
• コスト削減
  流体の過剰供給を防止できるため、材料ロス削減に直結します。
• プロセスの最適化
  自動化が進む中で、流量制御の安定性はデータ管理の前提条件となります。ニードルバルブは、基礎的ながら信頼性の高い流量制御デバイスとして、工程設計の土台を支えています。 流体制御は「流す」行為ではなく、「設計する」行為です。その最前線にあるのがニードルバルブと言えます

ニードルバルブとは、針状の弁体によって流体を精密に制御する産業用バルブです。
その特徴は、微小流量の高精度制御、シンプル構造、高い再現性にあります。
構造は比較的単純でありながら、動作メカニズムは流体力学に基づいた合理的な設計となっています。微量塗布、エア制御、分析装置など、さまざまな産業分野で活躍しており、流体制御の基礎技術として重要な位置付けにあります。 一方で、高粘度流体や大流量用途では制約があるため、使用条件を踏まえた選定が不可欠です。
今後も製造業における精密化・自動化が進む中で、「産業用ニードルバルブ」は流体制御技術の基本要素として、引き続き重要な役割を担い続けるでしょう。
流体を制御することは、品質を制御すること。その原理を最もシンプルな形で体現しているのが、ニードルバルブなのです。
