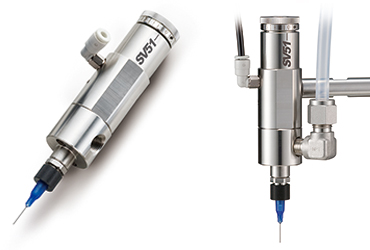

SV51

微量塗布用ニードルバルブSV51 は、エアー圧で0.001cc までの液量を正確に吐出することが可能です。シンプルで使いやすく、メンテナンスの必要なく数百万回のサイクルが動作可能です。
低粘度液剤でも、流量を制御して高精度な微量塗布が実現します。

• 流量制御が調整可能
• 液剤に気泡が混入しない構造
• 優れた液切れ性
• ローメンテナンス仕様

SV59 MD

超微小塗布用ニードルバルブ SV59MDは、最小1ナノリットルまでの液量を吐出可能です。独自のシール構造により、超微小塗布においても液切れ性が抜群です。

• 安定した超微小ドット塗布が可能
• 液だれがなく確実なシャットオフ
• 低粘度～中粘度塗布に最適
• キャリブレーション機能搭載

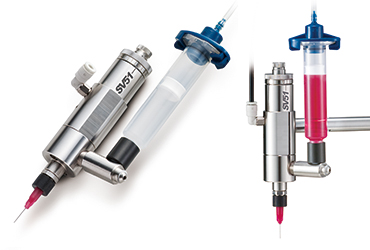

SV51MD

超微量塗布用ニードルバルブSV51MD は、高精密で安定した微量塗布が可能です。
精密組立作業において、エポキシ、接着剤、ペースト等の液剤を、内径0.41～0.10mmの微小塗布用GPニードルノズルを使用して微量を高精度に塗布します。

• 安定した超微量塗布が可能
• 液剤に気泡の混入がない
• キャリブレーションが容易で設置時間が短縮
• 液だれがなく確実なシャットオフが可能

SV51MDの優れた特長と利点

超微量塗布用ニードルバルブSV51MDは、 最小1マイクロリットルまでの超微量を抜群の液切れ性で安定塗布します。エポキシ接着剤、フラックス、オイル、 インク、溶剤、UV硬化型接着剤など 低粘度液剤の塗布用途に最適です。

液だれがなく確実にシャットオフ

超微量塗布用ニードルバルブSV51MDは、チップ内部までニードルが入り込む構造でチップ先端直前で液剤を停止します。バルブラインナップで最高峰の液切れ性を実現しています。

低粘度塗布の微小塗布に最適

シール部がノズル先端に最も近い構造で、これにより液切れ性が格段に向上します。

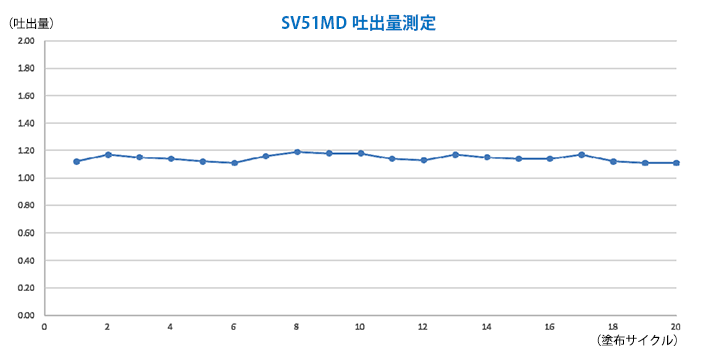

安定した超微量塗布が可能

優れた液切性で吐出量が安定し、プロセス管理が容易に行えます。

SVEM（電磁弁）と組み合わせて高速レスポンスと吐出安定性を実現

SVEM（電磁弁）と組み合わせて50Hzサイクルでの安定塗布が可能です。

製品仕様

	重量・サイズ	接続	接液部材質	最大液圧	流量調整用 ストローク 調整機構
SV51	312g φ26.9×113.0mm	供給口：1/8NPT 吐出口：ルアーテーパー※1 取付穴：M6×1	テフロンまたはUHMW ステンレス	0.7MPa	有り
SV59MD	244g（326g）※（）内は電磁弁搭載時 φ27mm×79mm	供給口：M5 吐出口：ルアーテーパー※1 取付穴：M6	ステンレス、PTFE、FKM、PP	0.7MPa	有り
SV51MD	320g φ26.9×130.0mm	供給口：1/8NPT 吐出口：ルアーテーパー※1 取付穴：M6×1	テフロンまたはUHMW ステンレス	0.7MPa	有り
