RDシリーズディスペンサー（大容量タイプ）

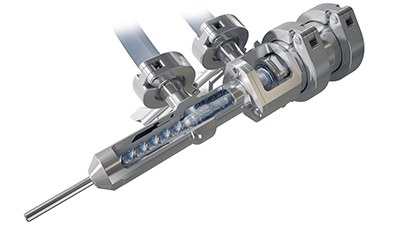

RD ディスペンサーは、液剤を連続して容積移送する「エンドレスピストン原理」を採用し、高精度で安定した液剤塗布作業を実現します。液剤の粘度や密度が変化する場合でも優れた吐出精度を保持します。

RDシリーズディスペンサー



製品の利点

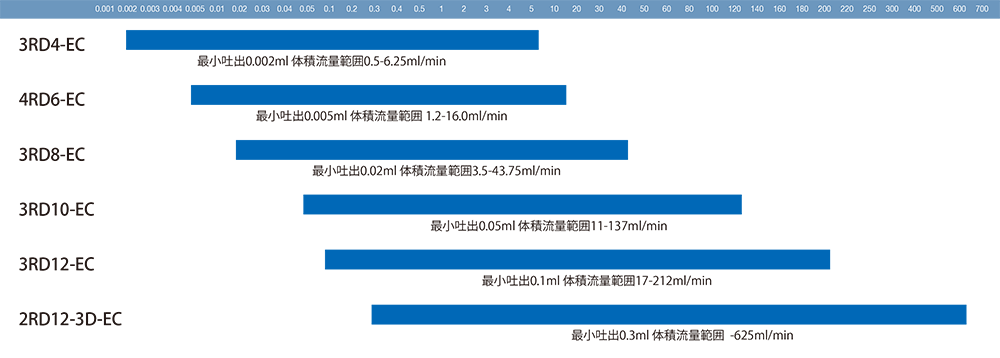

高粘度液剤、フィラー入り液剤を高精度に塗布

最大7,000.000mPas（cps）程度の高粘度液剤にも適用します。せん断力の影響を受けやすい液剤やフィラー入り液剤、研磨性液剤等を、連続的に定量塗布します。

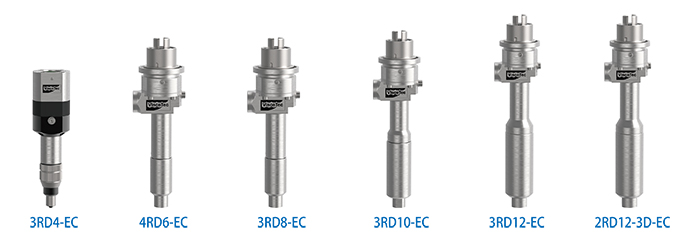

RDディスペンサーシリーズ
アナログ信号の直進性ー速度ー吐出量

取り扱いが難しい液剤に対応可能

耐化学薬品性や耐摩擦性を有する数種類のエラストマーが選択可能で、各サイズご利用できます。

RDディスペンサーシリーズ

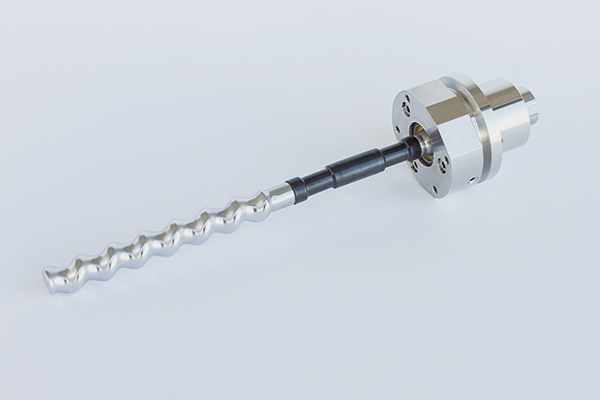

クリーニング時におけるディスペンサーの組立て／分解が簡単

クリーニングが容易なプラットフォーム

ＲD ディスペンサーは、クリーニング及びメンテナンスが簡単で、多様な製造現場で使用されています。 独自のハウジング構造で、シール部を外すことなくポンプ内部 （ローター、ドライブシャフト等）に簡単にアプローチできます。これにより、クリーニングや材料ロスを大幅に軽減します。また、バッチサイズの小型化が可能で、生産効率が向上します。

クリーニングが容易なプラットフォーム

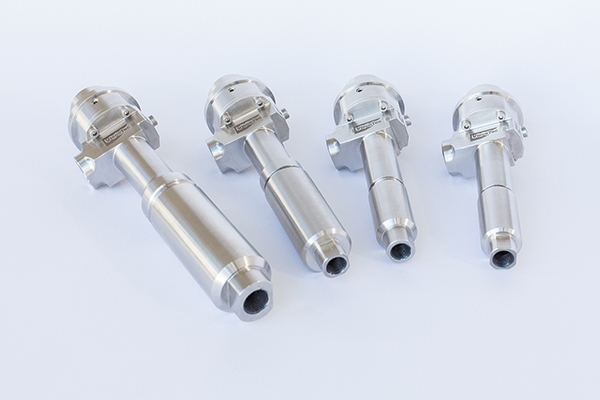

分解可能なハウジング

RD ディスペンサーは、ハウジングをシール部とポンプ部に分解可能です。シール部はベアリング/シール部との一体構造なので製品交換時やメンテナンス時等のクリーニングプロセスを簡素化します。

分解可能なハウジング

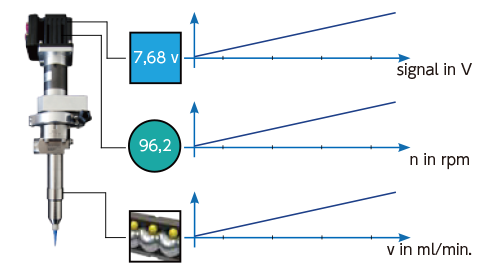

吐出量と吐出速度は一定増加

モーターに直接接続されたアナログ信号によって速度が制御されます。ローター回転あたりの吐出量は常に一定です。吐出量は回転速度に正比例で増加します。液剤粘度が変わった時でも脈動なく安定塗布します。

アナログ信号の直進性ー速度ー吐出量

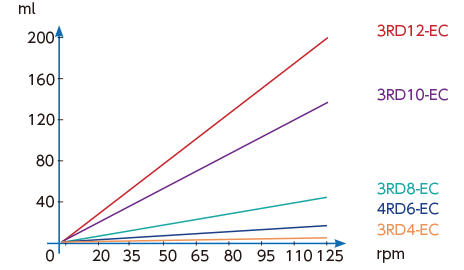

アナログ信号の直進性ー速度ー吐出量		 吐出量
吐出量

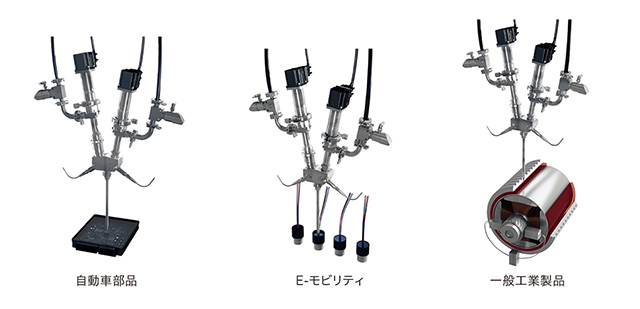

アプリケーション

個別のアプリケーションに合わせて、幅広い種類の液剤に適合します。
  • 1液性、2液性の接着剤、シーラント材、ペースト材、充填材の塗布やポッティング
  • 吐出量や流速の設定が必要な点塗布、線塗布。混合比率の設定が必要な2液剤塗布
RDディスペンサーシリーズ

製品仕様

RD ディスペンサー

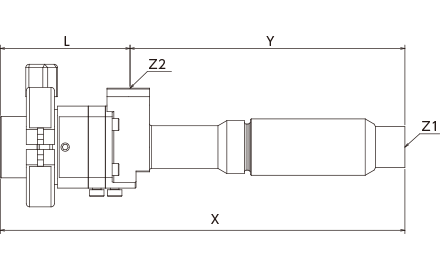

寸　法 4RD6 3RD8 3RD10 3RD12
X 211 211 237 271
Y 135 135 161 195
L 76 76 76 76
Z1 G 1/4″ G 3/8″
Z2 G1/2″

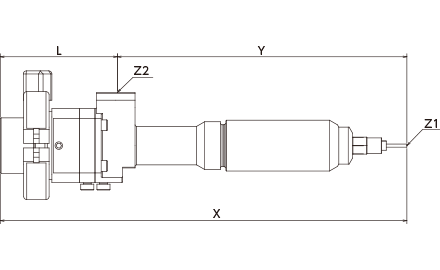

RDディスペンサー(ルアーロック式ノズル装着タイプ)
RD ディスペンサー(ルアーロック式ノズル装着タイプ)
寸　法 4RD6 3RD8 3RD10
X 233/235 235/237 262/264
Y 157/159 135 186/188
L 76 76 76
Z1   1.6/2.4
Z2 G1/2″
RDディスペンサー
