ノズルコンポーネント

　　　　　　　　　　　

正確な液剤吐出はノズル選定で決まります。 SETコンポーネントのノズルセレクションにはバラエティー豊富な各種ノズルを取り揃え、液剤・用途に最適なコンポーネントとしてご好評いただいております。 SETコンポーネントのノズル先端部はバーフリーで精密成型され、吐出コントロールが正確に行えます。 ご使用の液剤に合わせて最適なノズルをご選定下さい。 「この液剤にはどのノズルが最適？」など、お客様の使用環境にぴったりあったシステムをご提案いたします。ご不明な点などございましたら、今すぐ、お問い合わせください

ノズルコンポーネント



完全バーフリーな接合部・精密成型値の先端部から、正確な吐出が可能

ハブ部と針部の接合部分
SET製ノズル先端部
従来型ノズル先端部

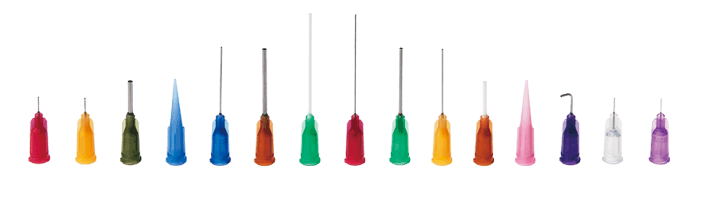

用途に合わせた豊富なバリエーション

GPニードルノズル
正確な位置に確実に塗布する
GPニードルノズル

針長、口径のサイズが豊富です。
汎用的な液剤に対応します。
針の先端はバーフリーなので液剤の流れが安定します。
PPフレキシブルノズル
部位を傷つけない
PPフレキシブルノズル

ポリプロピレンの針部は部位を傷つけません。
深部へのアプローチも簡単に行えます
TTテーパーノズル
中〜高粘度液剤をスムーズに塗布する
TTテーパーノズル

テーパー状の内径形状は液剤をスムーズに流し気泡の滞留を防ぎます。
ジェル状の瞬間接着剤の塗布にも最適です。
シャンファーニードルノズル
高精度な微量塗布には
シャンファーニードルノズル

針部先端がくさび型に精密加工され、液剤との付着面積を最小にします。より安定した微量塗布が可能です。
アングルノズル
アングルノズル

ワークの内側へのアプローチが可能。角度は45度、90度の2種類、ノズル径は30ゲージ〜14ゲージの10種類より選択が可能。
TLCテフロンノズル
反応が早い接着剤には
TLCテフロンノズル

早く硬化してしまい、目詰まりを起こしやすい瞬間接着剤や
溶剤の塗布に最適です。
ブラシノズル
グリスやエポキシを広範囲に均一塗布
ブラシノズル

グリスやエポキシなどを広範囲に塗布する作業に大変有効です。
超微量塗布用ノズル
ノズル内径5ミクロン
セラミック製
超微量塗布用ノズル

塗布目的に応じてノズル内径最小0.005mmより5μ毎に制作が可能です。
精密ノズル
塗布の安定化と微小吐出が実現
精密ノズル

針元2条ネジ仕様で高精度加工の一体形状。
シャンファー形状の先端部は、ペースト材などの液剤付着を軽減し、微小塗布に最適です。
金属ノズル
耐久性に優れたSUS製針を使用
金属ノズル

針長13mmを標準仕様とし、針長変更も特注対応可能な汎用型の金属ノズルです。

カラーコードでわかる吐出サイズ

ノズルサイズは全てカラーで分類され、一目で確認することができます。


ノズルカラー ゲージ 吐出イメージ ID（内径）サイズ OD（外径）サイズ
オリーブ 14 1.55 1.83
アンバー 15 1.37 1.65
グレー（灰色） 16 1.19 ---
グリーン 18 0.91 1.27
ピンク 20 0.61 0.91
パープル 21 0.51 0.81
ブルー 22 0.41 0.71
オレンジ 23 0.33 0.64
レッド（赤） 25 0.25 0.51
クリア（透明） 27 0.21 0.41
ラベンダー 30 0.16 0.31
イエロー 32 0.11 0.23
クリア（透明） 33 0.11 0.41

アプリケーションに最適なノズルの選定

それぞれのアプリケーションでご利用いただく際の適応状況です。


  GPノズル PPノズル TTノズル TLCノズル
超低粘度液剤塗布 ◯ ◯ × ◯
微粒子混入剤塗布 ◯ ▲ ◯ ×
超微量吐出 ◯ ▲ × ◯
金属反応型液剤塗布 × ◯ ◯ ◯
凹部の充填 ◯ ◯ ▲ ▲
広範囲への塗布 ▲ ◯ ◯ ▲
硬化の早い接着剤塗布 ▲ ◯ ◯ ◯
ビード状の塗布 ◯ ◯ ◯ ▲
作業傷不可の製品 ▲ ◯ ◯ ◯
◯推奨 　　▲適用可 　　×非推奨

使用液剤に最適なノズルの選定

それぞれの液剤でご利用いただく際の適応状況です。


  GPノズル PPノズル TTノズル TLCノズル
接着剤 ◯ ◯ ◯ ◯
嫌気性接着剤 ▲ ▲ ◯ ▲
絶縁保護コーティング ▲ ▲ ◯ ×
瞬間接着剤 ▲ ▲ ◯ ◯
ジェル状瞬間接着剤 ▲ ◯ ◯ ▲
エポキシ樹脂 ◯ ◯ ◯ ×
グリース ◯ ◯ ◯ ×
光硬化型接着剤 ▲ ▲ × ×
オイル ◯ ◯ ▲ ▲
ペイント剤 ◯ ◯ ▲ ×
シーラント剤 ▲ ▲ ◯ ×
銀エポキシ ▲ × × ×
クリームハンダ ◯ ▲ ◯ ×
ハンダマスキング ◯ ▲ ◯ ×
溶剤 ◯ ◯ × ◯
UV硬化型接着剤 ▲ ▲ ◯ ▲
◯推奨 　　▲適用可 　　×非推奨
ノズルサイズ表

ノズルセレクション

◯推奨 　　▲適用可 　　×非推奨
特殊液剤に最適なノズルの選定 GPノズル PPノズル TTノズル TLCノズル
超低粘度液剤 ◯ ◯ × ◯
微粒子混入剤 ◯ ▲ ◯ ×
ボンド溶液 × ◯ ▲ ◯
イオン反応型液剤 ▲ ◯ ◯ ◯
凹部の充填 ◯ ◯ ▲ ▲
散布/油塗布 ▲ ◯ ◯ ▲
速乾性ニカワ ▲ ◯ ▲ ◯
光硬化型液剤 ◯ ◯ ◯ ▲
UV硬化型接着剤 ▲ ▲ ◯ ▲
作業傷不可の製品 ▲ ◯ ◯ ◯
超微量吐出 ◯ ▲ ▲ ◯
汎用液剤に最適なノズルの選択 GPノズル PPノズル TTノズル TLCノズル
接着剤 ◯ ◯ × ◯
嫌気性接着剤 ▲ ◯ ◯ ▲
蝋付ペースト ◯ ▲ ◯ ×
調質コーティング ▲ ▲ ◯ ×
ジェル状瞬間接着剤 ▲ ◯ ◯ ▲
湿気硬化型接着剤 ◯ ◯ ◯ ×
電解液 ◯ ▲ ◯ ×
エポキシ樹脂（熱硬化型接着剤） ◯ ◯ ◯ ×
シアノ系瞬間接着剤 × ▲ × ◯
グリース ◯ ◯ ◯ ×
ヒートシンク用コンパウンド ◯ ▲ ◯ ×
インク ◯ ◯ ▲ ▲
油 ◯ ◯ ▲ ▲
塗料 ◯ ◯ ▲ ×
RTV ▲ ▲ ◯ ×
シリコーン ▲ ▲ ◯ ×
スラリー ▲ ▲ ◯ ×
クリームハンダ ◯ ▲ ◯ ×
ハンダマスキング用 ◯ ▲ ◯ ×
溶剤 ◯ ◯ × ◯
UV硬化型接着剤 ▲ ▲ ◯ ▲
