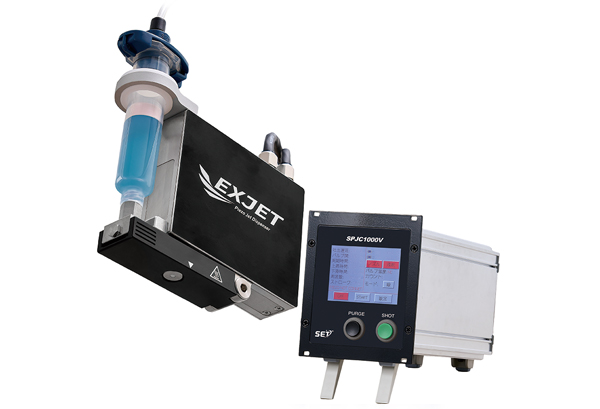

微細化と高粘度対応が生む JETディスペンスの新基準 ピエゾJETディスペンサー EXJET
EXJETは、製造現場の生産性向上を支える新世代ピエゾJETディスペンサーです。
新規に開発されたアクチュエータ技術により、高粘度液剤に対して微小領域でも高い吐出性を実現します。
- 高粘度対応が可能な High Viscosity モデル
- 300,000mPa·s の高粘度剤も JET ディスペンス可能
- 高粘度液剤でも MAX1000Hz の高速駆動により塗布効率アップ
- 特許取得の特殊機能により高粘度対応を実現
- ノズルヒーターを標準搭載
- シンプルな部品構成により、メンテナンス性を大幅に向上
用途例
高粘度液剤の微小量塗布を、より安定·高速に。
基板上の微小量塗布（アンダーフィル、ダイアタッチ、カメラモジュール封止、MEMSリッドシール、センサー部品封止 など）

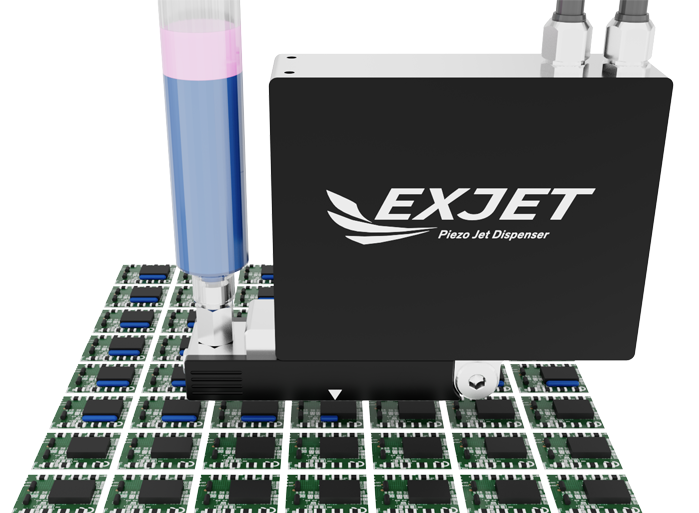

基板上へ極小コーティング

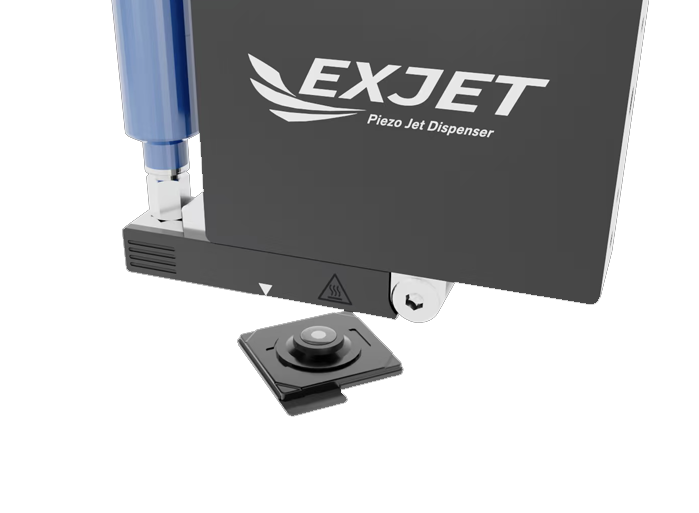

カメラモジュール封止

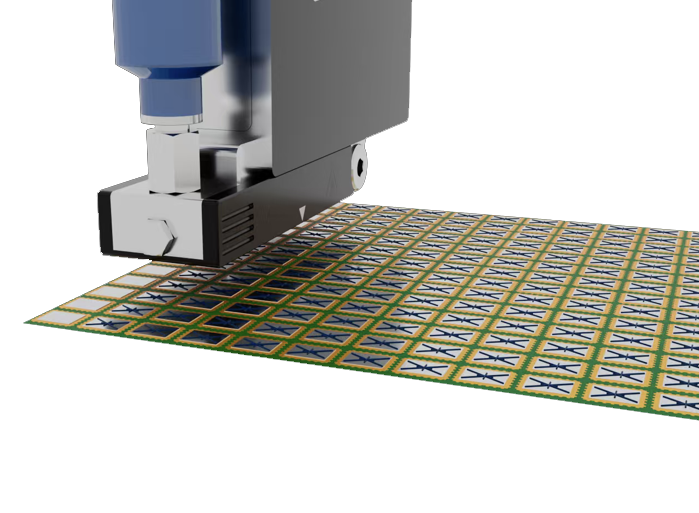

ダイアタッチ

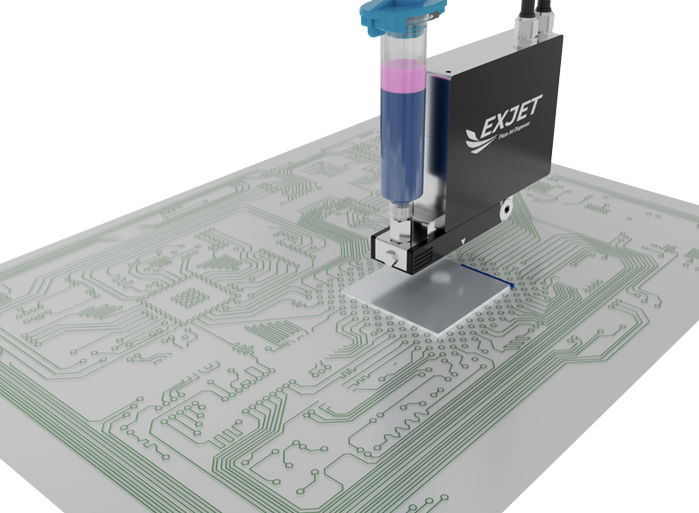

アンダーフィル

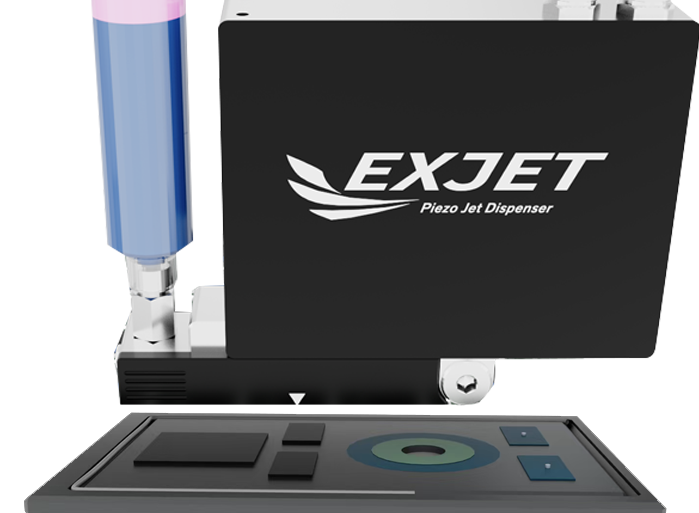

MEMSリッドシール

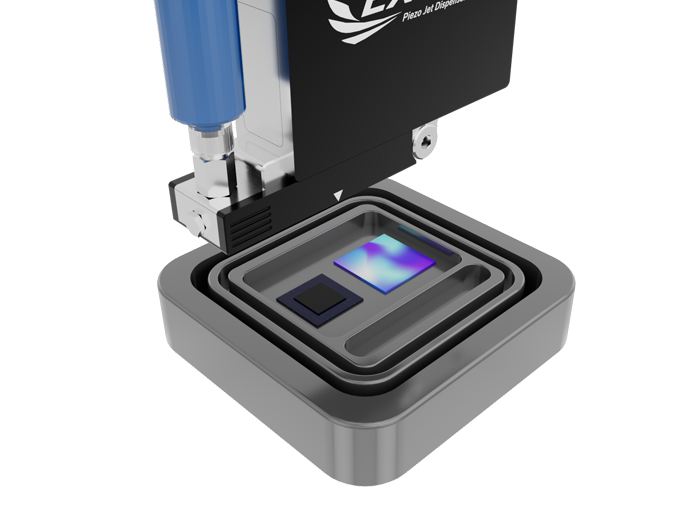

センサー部品封止
製品シリーズ
ピエゾラインナップ 高速塗布対応タイプ
SPJH1000HS

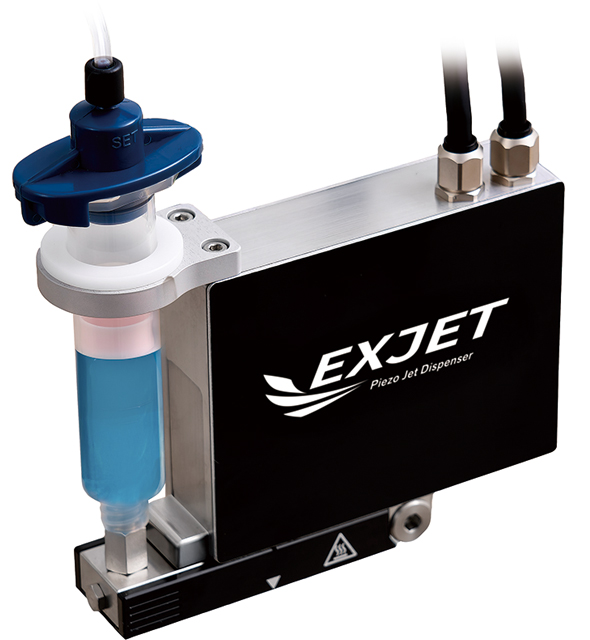

EXJET（SPJH1000HS）は、高速での LINE/DOT 塗布に
対応するようにセッティングされたピエゾジェットヘッドです。
特殊設計のアクチュエーターにより世界最高水準の速度での
JET ディスペンスを可能にします。
ピエゾジェットディスペンサ用コントローラ

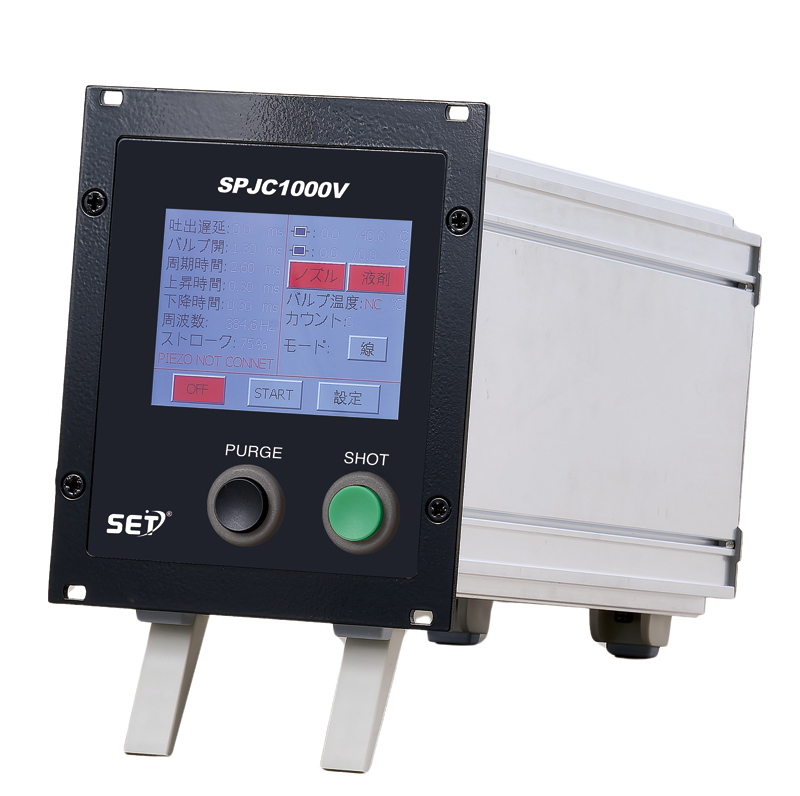

SPJC1000V
ピエゾジェット専用コントローラ SPJC1000V は、ヘッドに対して
開閉時間やインパクト力などを設定し正確に制御します。
ヒーター機能や外部制御機能も備わった高性能モデルです。
ラックマウント設計になっていますので設備への取付も容易です。
| 型式 | SPJC1000V | |
| 外形寸法 | 幅 | 106mm |
| 高さ | 128.4mm | |
| 奥行き | 231mm | |
| 重量 | 800g | |
| ヒーター機能 | 有 | |
| 電源電圧 | DC24V（100〜240V ACアダプター付属） | |
| マニュアルスイッチ | パージボタン、ショットボタン | |
| 取付 | 卓上設置orパネルマウント＊ |
|

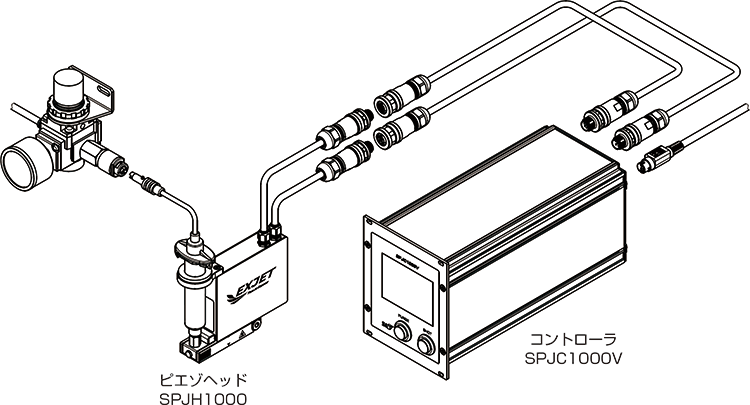

システム図
製品仕様
|
EXJET ディスペンスバルブ |
EXJET-HS ディスペンスバルブ |
||
|---|---|---|---|
| 型式 | SPJH1000 | SPJH1000HS | |
| 電源 | 100VAC、50/60Hz | ||
| 寸法 | 幅 | 37.0mm | 250.0mm |
| 高さ | 100.0mm | 107.0mm | |
| 奥行き | 136.0mm | 220.0mm | |
| 重量 | 630g | 5700g | |
| 電源 | 100VAC、50/60Hz | ||
| 消費電流 | 3A/AC100V | ||
| 供給グリス圧 | 最大1.2MPa | ||
| 吐出サイクル | 最大100Hz（但しオプションエンジンの場合300Hz） | ||
| ノズル ヒーター | 最大100℃まで加熱可能 | ||
| 設置環境 | 5℃～40℃（結露なきこと） | ||
| 吐出ノズル径（専用） | 0.11mm～0.91mm | ||
| I/O | Dsub15 ピンコネクター （Dsub25 ピンコネクター／外部時間制御） | ||
