ホットメルトジェット
高精度ジェットディスペンサーはワークに非接触で多様な液剤を高精度に吐出します。 従来の接触式ディスペンサーに必須とされていたZ軸の制御が不要で塗布タクトが飛躍的に向上します。

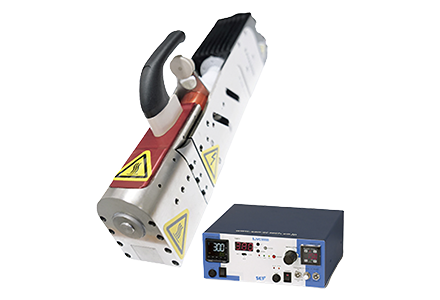

新製品 NOVADOT-HM
最大200℃までの温度制御が可能なホットメルト専用ジェット
- 非接触ドット、ライン塗布
- 電磁駆動方式による高速レスポンス
- 最大200℃ までの温度制御で多様なHM剤に対応
- シールレス構造でメンテナンスが容易
専用コントローラ SJVC3000-F
NOVADOT-HM 制御用コントローラー
・新開発の出力基板でエンジンのレスポンス大幅向上
・新型温調器の採用で設定温度精度の向上を実現
・吐出時間の外部PLCからの制御が可能
・高精度レギュレータを採用
製品仕様
| ヘッド | SJVH3000-HM | ||
|---|---|---|---|
| 寸法 | 幅 | 53mm | |
| 高さ | 278.5mm | ||
| 奥行 | 102.5mm | ||
| 重量 | 1,400g | ||
| 駆動方式 | 電磁直動型バルブ駆動 | ||
| エンジン冷却方式 | 空冷（エアー消費量30L/ 分） | ||
| 温調調節範囲 | 80〜200℃ ※ヘッド空冷時 | ||
| ヒーターモジュール | 日本国内仕様：100 V 250W 海外仕様：240V 250W | ||
| 装着可能なシリンジサイズ | 耐熱タイプ30cc | ||
| 装着可能ノズル | PJニードル、ショートニードル、スーパーショートノズル | ||
| シリンジエアー圧力範囲 | 0～0.6Mpa（但し、シリンジ耐熱温度に依存する場合があります） | ||
SJVH2600
ホットメルト塗布に開発された専用ジェット
- 最大150℃のホットメルト塗布が可能
- ライン速度は最大100mm/秒
- 400μm 径のライン塗布が容易に達成可能
- 短時間で簡単なクリーニングが可能
- ジェット用、メルター用の2つの独立した温調コントローラーでジェットの最適化と材料寿命の最大化を実現
- ユニークな使い捨て液送チューブ
- クリーニングや交換が必要な液剤シールを不使用
- 高温対応ダイアフラムを使用
- タングステンカーバイド製長寿命ノズル
製品仕様
| ジェットバルブ SJVH2600 |
ディスペンスコントローラー SJVC2600C |
|||
|---|---|---|---|---|
| 寸法 | 幅 | 62.5mm | 254.0 mm | |
| 高さ | 187.7mm | 146.0 mm | ||
| 奥行 | 113.4mm | 300.0 mm | ||
| 重量 | 0.91 kg | 4.1Kg | ||
| 入力電圧 | 100～240VAC 50/60Hz ヒューズ容量：1.6A（250VAC） | |||
| 供給空気圧 | 最大0.69Mpa | |||
| ノズルヒーター | 最大150℃ | |||
| シリンジヒーター | 最大150℃ | |||
| 設置環境 | 15℃～50℃ | |||
| 吐出ノズル径（専用） | 50～600μm | |||
| 液剤シリンジ | ホットメルト用30cc | |||
| I/O | RS232シリアルポート | |||
 |
 |
