電磁制御式ディスペンサー
高精度ジェットディスペンサーはワークに非接触で多様な液剤を高精度に吐出します。 従来の接触式ディスペンサーに必須とされていたZ軸の制御が不要で塗布タクトが飛躍的に向上します。

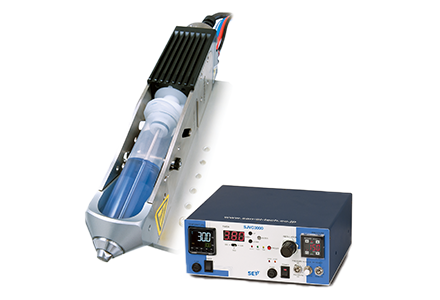

高速電磁制御式非接触ディスペンサー NOVADOT
安定した微小量塗布と超高速タクトを両立
NOVADOT（ノバドット） はワークに接触せずに液剤を高精度に吐出する 「高速電磁制御式非接触ディスペンサー」です。 高出力コントローラーおよびディスペンスバルブの剛性アップにより 吐出性能が飛躍的に向上します。
- 構造を刷新しより簡単にセットアップ可能でシリンジ交換時の吐出再現性が向上
- 新設計のハイパワーエンジンにより吐出精度が向上
- エンジン冷却用エア回路を設け、連続吐出時の安定性が向上
- ノズルヒーターを内蔵し温調効率を改善
- オプショナルコントロールソケットを標準搭載し外部制御が可能
アプリケーション
- エポキシ・UV 接着剤：電子部品、半導体、FPD
- ピッチ樹脂：電池キャップのシール
- フラックス：基板、電子部品
- インク：部品のバッドマーキング
- 防湿絶縁剤：基板、電子部品
- 潤滑剤：ギア・摺動部品
- 電解液：コンデンサー
| 精密機械 | 防湿絶縁剤のジェット塗布 他 |
| 電子部品 | メインシール剤の高速線引き塗布、液晶剤のジェットディスペンス、LCD及びCCDのシーリング（エポキシ/UV樹脂）、シルバーエポキシのジェットディ スペンス（ダイボンダー）、タンタルコンデンサへのシルバーペースト吐出、アルミ電解コンデンサのエポキシ封止、アルミ電解コンデンサのエポキシ封止、ア ンダーフィル 他 |
| 汎用製品 | バッドマーキングのジェットディスペンス、シリコーンオイルの潤滑塗布 他 |
| 医療機器 | 医療用注射針の固定 他 |
製品仕様
| ディスペンスバルブ SJVH3000 |
ディスペンスコントローラー SJVC3000 |
||
|---|---|---|---|
| 寸法 | 幅 | 40.0 mm | 250.0 mm |
| 高さ | 244.0 mm | 107.0 mm | |
| 奥行き | 61.0 mm | 220.0 mm | |
| 重量 | 720g | 5700g | |
| 電源 | 100VAC、50/60Hz | ||
| 消費電流 | 3A/AC100V | ||
| 供給空気圧 | 最大0.6Ｍpa | ||
| 粘度範囲 | 1-50Pa・s (50kcps) | ||
| 吐出サイクル | 最大100Hz（但しオプションエンジンの場合300Hz） | ||
| ノズル ヒーター | 最大100℃まで加熱可能 | ||
| 設置環境 | 5℃～40℃（結露なきこと） | ||
| 吐出ノズル径（専用） | 0.11mm ～0.91mm | ||
| 液剤シリンジ | 5,10,30cc（55ccオプション） | ||
| I/O | Dsub15ピンコネクター（Dsub25ピンコネクター／外部時間制御） | ||

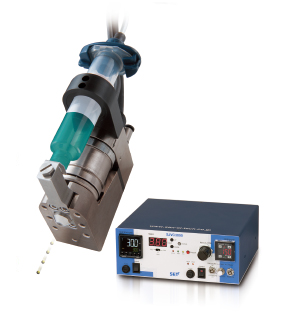

超小型電磁制御式非接触ディスペンサー JETTY
世界クラスの超小型JETバルブで微小量塗布を実現
JETTY （ジェッティー）は、ワークに非接触で液剤を塗布する「超高速電磁制御式ジェットディスペンサー」です。 世界最小クラスの電磁ドライブ方式バルブは、低～高粘度の多様な液剤をより高速で安定吐出します。
- 世界クラスの超小型・超軽量の電磁ドライブ方式採用
- 主要なジェット機能をモジュール化。最少の部品点数で数分以内でのメンテナンスが可能
- 常時冷却構造のドライブエンジンで、連続吐出時の安定性が向上
- バルブ形状の豊富なバリエーションで多様な液剤に対応
- 低粘度から高粘度まで幅広い粘度範囲に対応可能

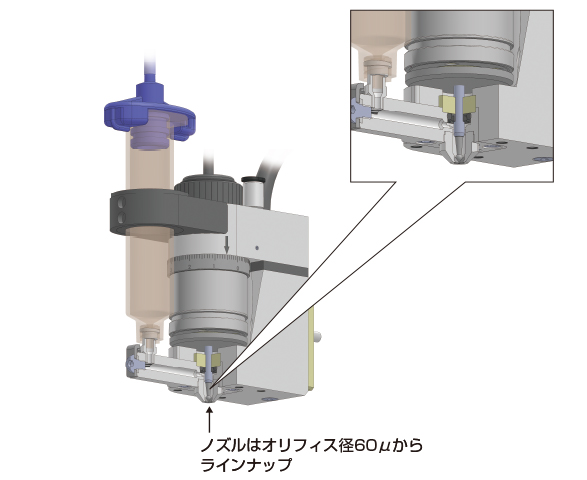

- ノズルはオリフィス径60μからラインナップ

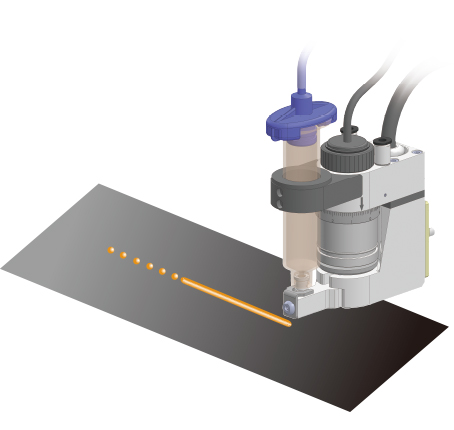

定量塗布で歩留まり向上
最少吐出時間0.7 ㎜/sec の高速ジェットで、ドットサイズ200μ 以下の微小吐出を可能にします。

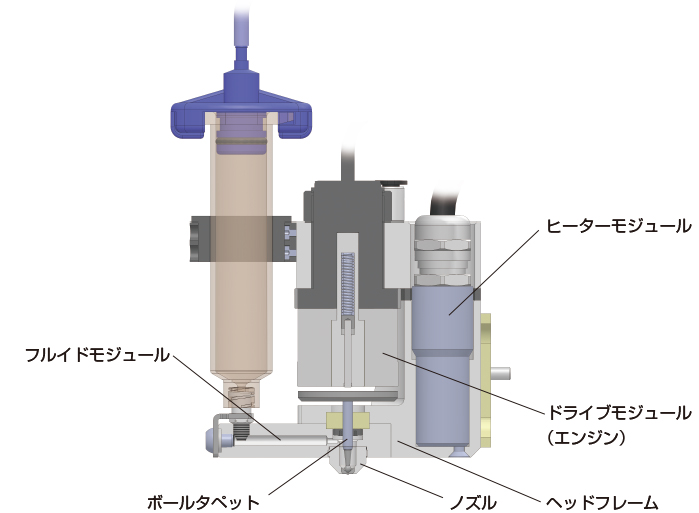

シンプル構造でメンテナンスも容易
主要なジェット機能をモジュール化。最少の部品点数で数分以内でのメンテナンスが可能 です。
豊富なバルブ形状のバリエーションで多様な液剤に対応
タペット部の先端形状は、テーパードタイプ、コニカルタイプ、ボールタイプなどの選択が可能で、低粘度から高粘度まで多様な粘度範囲に対応します。
アプリケーション例
| 液剤 | アプリケーション |
| エポキシ・UV 接着剤 | 電子部品、半導体、FPD |
| ピッチ樹脂 | 電池キャップのシール |
| フラックス | 基板、電子部品 |
| インク | 部品のバッドマーキング |
| 防湿絶縁剤 | 基板、電子部品 |
| 潤滑剤 | ギア・摺動部品 |
| 電解液 | コンデンサー |
製品仕様
| ディスペンスバルブ | ディスペンスコントローラー | |
|---|---|---|
| 寸法mm(W×D×H） | 31x92.5x92（ノズル部含まず） | 250×220×107 |
| 重量 | 364g | 5700g |
| 電源 | AC100V～AC240V 3A（50/60Hz） | |
| 消費電流 | 3A/AC100V | |
| 供給空気圧 | 最大0.6Ｍpa | |
| 吐出サイクル | 最大100Hz（但しオプションエンジンの場合300Hz） | |
| ノズル ヒーター | 最大70℃ | |
| 設置環境 | 5℃～40℃（結露なきこと） | |
| 吐出ノズル径（専用） | 最小60μ（超硬ノズル） | |
| 液剤シリンジ | 5,10,30,55cc | |
| I/O | Dsub15 ピンコネクター （Dsub25 ピンコネクター／外部時間制御） | |
 |
 |
