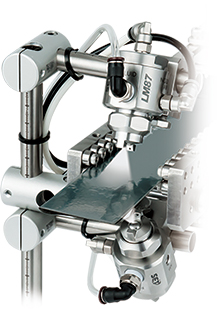

加工油精密スプレーコーティングシステム
ルーブメイトシステムは、微量微圧スプレー塗布方式により、均一で密度の高い薄膜状の加工油塗布が可能です。 そのためオーバースプレー、ミスト、跳ね返りがなく、プレス機械の打ち抜き作業等に理想的な加工油コーティングを実現します。
- 超小型スプレーバルブLM87は市販されているほとんどのプレスに取付け可能
- 超微少量塗布コントロールで高速・精密プレスに最適
- 微量微圧での超薄膜スプレー塗布を実現
- 1台のコントローラーで最大数８台のバルブを制御可能
- バルブ１台で最大幅165㎜までのプレス材料に対応可能(LM87-WF使用時）
- ランニングコストを大幅に削減
従来品と比べて加工油の流量制御性が大幅向上
ルーブメイトシステムは、微量微圧方式で、密度の高いフィルム状の加工油スプレーコーティングが可能です。 微量微圧ノズルエアーは、オーバースプレー、ミスト、跳ね返りがなく、均一で定量、かつ適量のオイルコーティングを実現します。設定は容易で、他方式より立ち上げ時間を短縮できます。
均一な加工油スプレーコーティングが可能
- 均一でムラがない微少量コーティングが可能
- オイルコーティング中でも、調整が可能
- 材料幅に合わせ、モジュラーシステムを拡張できる
- 間欠塗布にも対応可能
- オイル供給は、加圧タードフレーム
- コネクター
- モーター
- ンク、ポンプ、集中給油方式に対応
- システムのモジュール化で、２種類のオイルに対応
- 取扱が容易で信頼性が高く、メンテナンスが少なくてすむ
- セットアップが容易で、すぐに作業が開始できる
対応アプリケーション例（精密プレス部品）
- リコア
- 缶エンド プルタブ
- 電池部品
- 熱交換器 ： フィン成形
- 自動車部品
- 時計部品
- モバイル機器部品

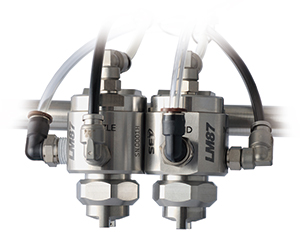

LM87 &LM87-WF 精密塗布スプレーバルブ
| 寸法 | 65.8mm(H)×46.2mm(W) |
| 重量 | 263g |
| 液剤チャンバー | SUS303 |
| ニードル、ノズル | SUS303 |
| エアキャップ | SUS303 |
| ダイアフラム | PTFE、FKM |
| 液剤供給口 | 1/8NPT メス |
| 取付穴 | M6タップ穴 |

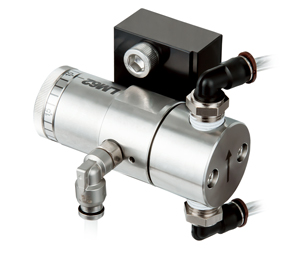

LM62 金型内潤滑用バルブ
- オイルコーティング中でも、調整が可能
- 材料幅に合わせ、モジュラーシステムを拡張できる
- 間欠塗布にも対応可能
| 寸法 | φ26.9mm（液剤チャンバー部）×62.8mm長 |
| 重量 | 265g |
| 材質 | SUS303 ※接液部はSUS303、UHMW |

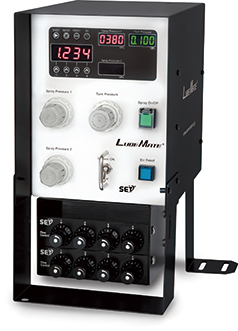

LMC380 ルーブメイトシステムコントローラー
| 寸法 | 143.0mm(W)×220.2mm(D)×269.0mm(H) |
| 重量 | 5.9kg（8バルブ仕様） |
| 供給エアー圧力 | 0.4〜0.6MPa |
| タンク圧力 | 0.12〜0.3MPa |
| ノズルエアー | 0〜0.2MPa |
 |
 |
