飛散を抑えた高精度スプレー スプレーバルブ
Line up
| 重量・サイズ | 接続 | 接液部材質 | 最大液圧 |
流量調整用 ストローク 調整機構 |
|
|---|---|---|---|---|---|

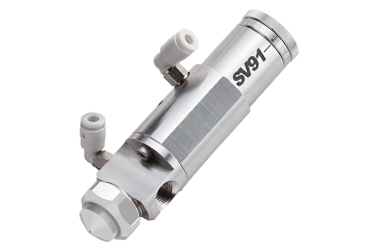

| ▼ SV91 | 294ｇ φ26.9×105mm |
供給口：1/8NPT （専用ノズル/キャップ） 取付穴：M6×1 |
テフロンまたはUHMW ステンレス |
2.0MPa | 有り |
| ▼ SV01S |
312g φ26.9mm(液剤チャンバー部)×105mm |
供給口：1/8NPT 取付穴：M6×1 タップ穴 |
SUS303、テフロン | 0.7MPa | 有り |
| ▼ SV59MS |
280g（362g）※（）内は電磁弁搭載時 φ27mm×91mm |
供給口：M5 取付穴：M6 |
ステンレス、PTFE、FKM、PP | 0.7MPa | 有り |
| ▼ SV92FL |
150g 21mm×57mm長(継手を除く) |
供給口：M5雌ねじ 取付穴：M3雌ねじ |
SUS303/FKM | 0.7MPa | 有り |

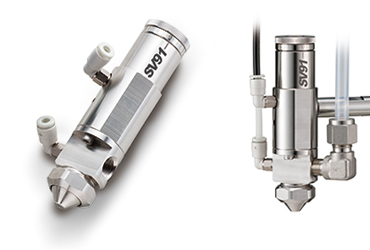

微量微圧エアーによる霧状塗布で、均一性と作業性を最大化 SV91
スプレーバルブSV91 は、微量微圧エアーにより、霧状で正確に塗布することが可能です。 液剤の流量調整、ノズルエアーの調整とその後のエアーの停止時間の組み合わせにより、 飛散のない高精度なスプレーコントロールが行えます。調整可能なノズルエアーは塗布サイクル完了後に吐出し、液剤の目詰まりを防ぎます。 これによりメンテナンスやダウンタイムを大幅に軽減します。
- オーバースプレーや跳ね返りが起きません
- 液剤の流量を調整可能
関連ソリューションRelated Solutions

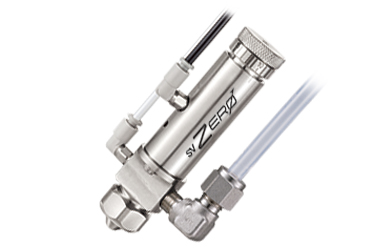

高粘度材料を飛散を抑えて制御可能な基板コーティング用バルブ SV01S
コーティングスプレーバルブSV01Sは、30,000mPa・ｓ程度までの高粘度液剤のスプレー塗布が可能です。 これまで飛散抑制が困難であったシリコン・UV・グリスといった高粘度材料を非接触で幅広く塗布することが出来ます。
- 30,000mPa・ｓ程度までの高粘度材料でもスプレー制御が可能
- シリコン、UV材、エポキシ、グリスなどの高粘度液剤に対応能
- 飛散抑制された高精度非接触スプレー塗布を実現

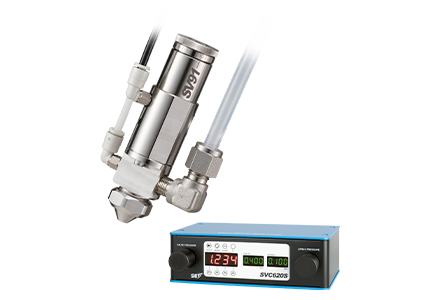

- コントローラSVC620S併用で、簡単な霧化調整と高再現性を確立
関連ソリューションRelated Solutions

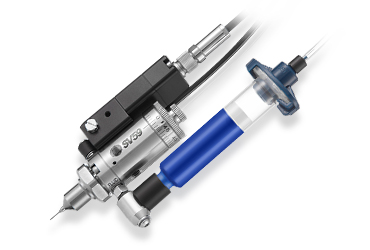

SV59MS
超微小塗布用スプレーバルブ SV59MSは、細径ノズルを使用して非接触・薄膜でのスプレー塗布が可能です。優れた液切れ性で飛散も軽減します。
狭いスペースでも安定した薄膜スプレーコーティングが可能です。
- 非接触・薄膜スプレー塗布
- 細径ノズルが使用可能
- ノズル内部での液止め機構で液切れ抜群
- 飛散の少ない塗布が可能

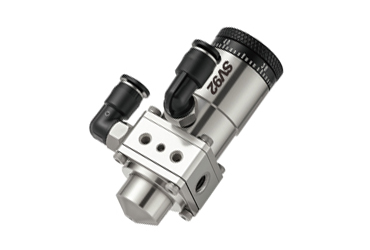

安定した細幅塗布を実現するスプレーバルブ SV92FL
ファインラインスプレーバルブ FineLineSpray SV92FL は、非接触スプレー 方式により、低速移動時でも安定した FineLine 塗布を可能にするバルブ ヘッドユニットです。
- 非接触スプレー方式による Fine Line 塗布
- 塗布ロボットが低速移動でも細い線引き塗布が可能
- 低粘度液剤に対して飛散を抑制したスプレー塗布が可能
- 省スペース設計のコンパクトバルブボディ
- 吐出流量の微細調整が可能
非接触スプレーで、 1mm以下のFine Line塗布
低速域でもにじみを抑えた安定したライン形成が可能
取付場所を選ばない、最小サイズのバルブボディ
既存装置や狭小スペースにも柔軟に組み込み可能

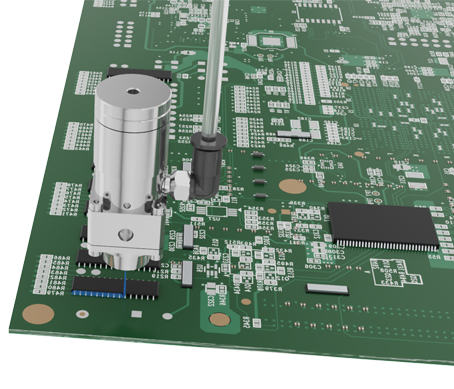

電子基板への Fine Line スプレー塗布
