エンドレスピストン技術を駆使して脈動のない安定した塗布作業を実現 容積移送式高精度マイクロディスペンサー Preeflow®

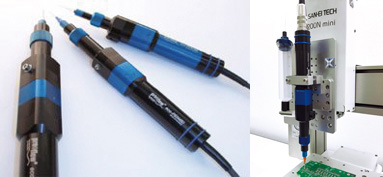

preeflow® eco-PEN300/450/600/700 3D

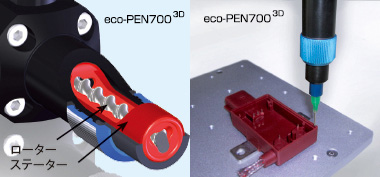

容積移送式高精度マイクロディスペンサーpreeflow® eco-PEN300/450/600/700 3Dは、低～高粘度の幅広い液剤を高精度に微少塗布することが可能です。ディスペンサーの本体はローター部とステーター部による完全シール構造で、制御されたローター部の回転によって材料特性に影響を与えることなく、高い気密性を保持したまま高精度に容積移送します。 また、サックバック機能により、液ダレを防止し清潔な作業環境を維持します。
- 容積移送式で±1%の吐出精度を実現（1回転360°時）
- 脈動の無い安定した連続吐出が可能
- サックバック機能により優れた液切れ性
- 吐出流量（ml/分、g/分）を設定可能
アプリケーション
専用コントローラーEC-200Kを使用することで、 点塗布・線塗布・ポッティングなどさまざまな塗布工程に適応します。
オプティカルボンディング（SVR、UV材等）・接着（シリコン材等）・ダム／充填（熱硬化材、シリコン材等）・コンフォーマルコーティング・アンダーフィル（エポキシ材等）・グロブトップ（熱硬化剤等）・封止（シリコン材等）・微小量塗布（UV材等）
【使用液剤】
UV硬化型樹脂
嫌気性接着剤
熱硬化型樹脂
感圧接着剤
フィラー⼊り液剤
エポキシ（1液性・2液性）
LED用樹脂
導電性ペースト
ガソリン
トルエン
シール剤
⾹料
ソルダーペースト
フラックス
銀ペースト
塗料、インク
ポリウレタン
グリス
エポキシ樹脂
シリコーン
放熱グリス
蝋付ペースト
プライマー
電解液
RTVゴム
工業用油
アセトン
アルコール
メチルエチルケルトン
イソプロピルアルコール
バイオ材料
化粧品および医薬品
試薬等など・・・
| 主な特長 | 適用される業界 |
|---|---|
| ・脈動のない安定した吐出が可能 | ・エレクトロニクス実装 |
| ・最大粘度7,000,000 mPas までの液剤に対応 | ・SMD/SMT |
| ・環境温度に影響を受けずに定量塗布 | ・半導体 |
| ・バルブ不使用 | ・メディカル |
| ・研磨剤、せん断性の高い粒子入り材料等の塗布が難しい液剤に適用 | ・研究開発 |
| ・サックバック機能で液ダレや糸引きを防止 | ・光電池 |
| ・液剤の使用量を大幅軽減 | ・オプティクス、フォトニクス |

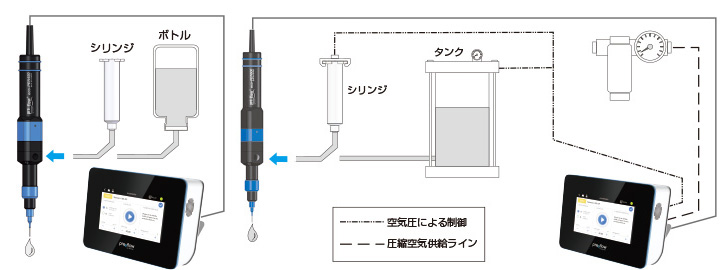

システム例
容積計量式高精度マイクロディスペンサーeco-PEN は、低粘度～高粘度の液剤塗布作業で非常に高度な正確性を 求められる用途に適用します。
【適用】
- 点塗布
- サイクル速度に合わせた流量レートの設定による線引き塗布
- 封止
製品仕様

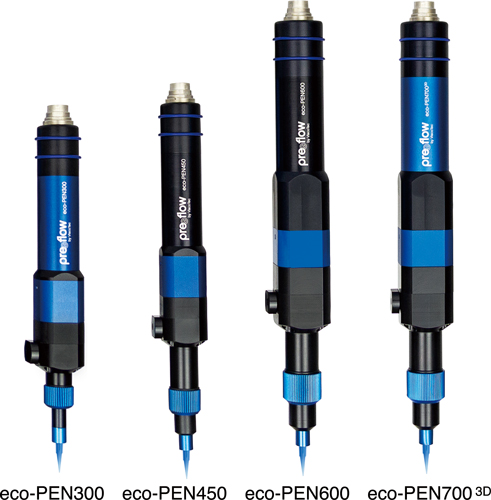

| eco-PEN300 | eco-PEN450 | eco-PEN600 | eco-PEN700 3D | |
|---|---|---|---|---|
| 外形寸法 | W206 mm、29x29 mm、φ33 mm | W210 mm、29x29 mm、φ33 mm | W274 mm、34x34 mm、φ40 mm | |
| 重量 | 約380g | 約410g | 約750g | |
| 液剤供給口 | G 1/8 管用平行めねじ | G 1/4 管用平行めねじ | ||
| 液剤吐出口 | Oリング付ルアーロック式（特許） | |||
| 入力液圧※1 | 0～0.6MPa | |||
| 最大吐出圧※2 | 1.6～2.0MPa | 0.8～1.0MPa | ||
| 接液部品 | HD-POM/SUS | |||
| ステーター材質 | 高分子ポリエチレン、VisChem | |||
| 固定シール | Oリング/ Viton (材料用)・NBR (ダスト用) | Oリング/ Viton | ||
| モーター | DC18-24V（エンコーダー付き） | |||
| 動作環境 | +10℃ ～ +40℃（標準圧力 0.1MPa） | |||
| 最少吐出量 | 0.001ml | 0.004ml | 0.015ml | 0.06ml |
| 吐出流量 | 0.12 ～ 1.48ml/分 | 0.5 ～ 6.0ml/分 | 1.4 ～ 16.0ml/分 | 5.3～60ml/分 |
※１ 低粘度液剤の場合はなるべく低い液圧でご使用下さい。
※２ 最大吐出圧はご使用の液剤の粘性によって増減します。
関連ソリューションRelated Solutions
超微量塗布を極限まで高精度に 新製品「ecoPEN XS」マイクロディスペンサー
「ecoPEN XS」は、長年培った信頼性を基に開発された、最先端の容積式マイクロディスペンサーです。微量かつ高精度な材料の吐出が可能で、溶剤からペースト状の高粘度材料まで幅広く対応します。
革新的なエンドレスピストン技術により、粘度の変化に影響されず、安定したクリーンな吐出を実現。手動作業から全自動化プロセスまで、さまざまな用途に柔軟に適用できます。
- 高精度な吐出：微量の材料を極限まで精密に吐出
- 幅広い材料対応：溶剤から高粘度のペーストまで、多様な材料に適応
- 高い繰り返し精度：99%以上の繰り返し精度で、安定した吐出を実現
- コンパクト ＆ 軽量：簡単に手動・半自動・全自動システムに組み込める設計
- 使いやすさの向上：クリーニングが簡単で、流量調整も容易
- 360°シリンジ接続：最大限の柔軟性と利便性を提供
| 用途 | |
|---|---|
| 電子部品やSMT（表面実装技術） | 小型部品のための高精度な吐出が可能 |
| 医療機器 | 繊細な材料にも信頼できるクリーンな吐出を実現 |
| 自動車部品 | 接着剤やシーラントの高精度な塗布に最適 |

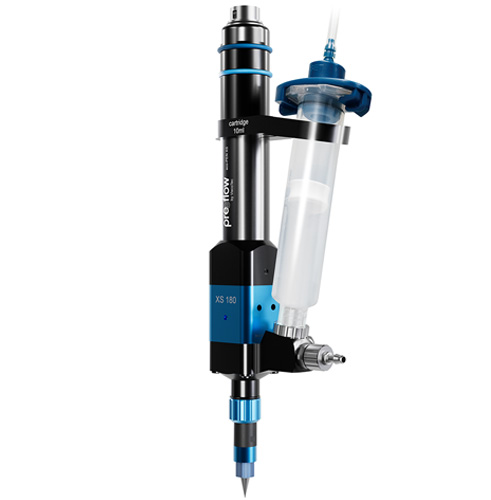

製品仕様
| eco-PEN XS 180 | |
|---|---|
| 寸法：L×W×H | 65×22×178mm |
| 重量 | 175g（カートリッジとホルダーを除く） |
動作圧力※1 |
0 – 6 bar |
| 最大吐出圧※2 | 20 bar |
| 吐出流量 | 0.0044 – 0.35 ml/分 |
| 最小吐出量 | 0.25 μl |
| 吐出精度※3 | ±1% |
| 対応粘度範囲 | 溶剤からペースト材まで対応 |
| 接液部品 | POM、vidur-C1、ステンレス鋼、HD-PE |
※1 非セルフレベリング材料
※2 最大吐出圧とセルフシールは粘度変化により増減します。メーカーに問い合わせてください。
※3 ディスペンサーの回転あたりの絶対偏差としての容積吐出。塗布材料の粘度によって変わります。
