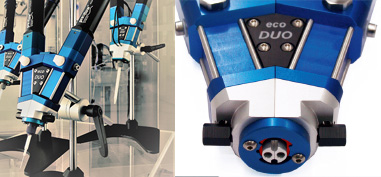

低〜高粘度2液材料を高精度に吐出 2液容積式高精度マイクロディスペンサー Preeflow®eco-DUO

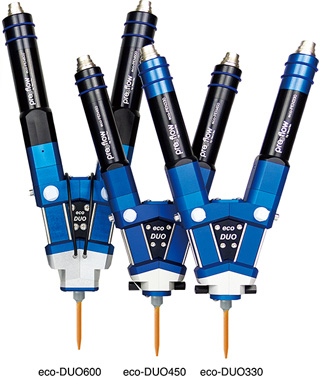

preeflow® eco-DUO330/450/600
2液⽤容積移送式⾼精度マイクロディスペンサーpreeflow® eco-DUOシリーズは、モーター駆動でローター、ステーターを介し、液剤を±１％以内の定量で2液混合しながら吐出できる⾼精度ディスペンサーです。各液の定量性を⾼めた上で混合を⾏い、正確な混合⽐と吐出量を実現します
- 圧⼒、温度、時間の影響が無く安定吐出可能
- 脈動の無い安定した連続吐出が可能
- 粘度を気にせず２液混合塗布可能
| 機種 | 最⼩吐出量 | 吐出流量 | 重量 |
|---|---|---|---|
| eco-DUO330 | 0.005ml | 0.10 – 6.6ml/min | 約1100g |
| eco-DUO450 | 0.010ml | 0.20 – 12.0ml/min | 約1100g |
| eco-DUO600 | 0.030ml | 0.60 – 32.0ml/min | 約1600g |

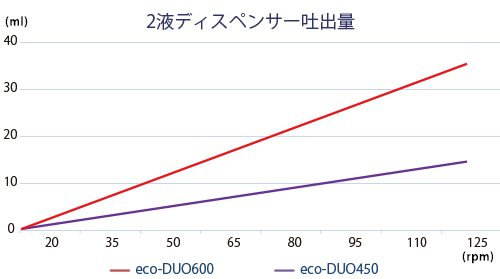

吐出量は回転速度に正⽐例して⼀定増加します。

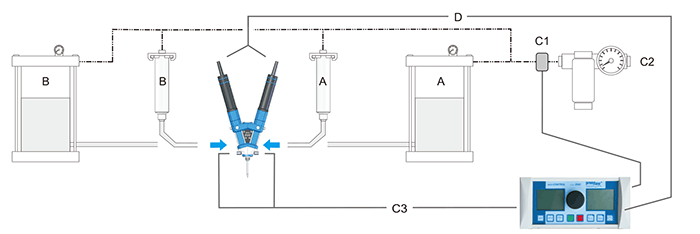

システム例
A:材料供給A B:材料供給B C1:一次圧力モニター C2:圧縮エアー C3:吐出圧モニター D:ディスペンサーに電源供給
【適用】
- 電子部品 • 半導体 • 液晶ディスプレイ/LED/有機EL
- 太陽光発電関連 • 医療機器 • バイオ化学関連
- 実験 • 光通信、フォトニクス関連 • 表面実装
アプリケーション
専用コントローラーeco-CONTROL EC200-DUOを使用することで、点塗布・線塗布・ポッティングなどさまざまな塗布工程に適応します。
2液性硬化型樹脂、香料、添加物
製品仕様
| eco-DUO330 | eco-DUO450 | eco-DUO600 | |
|---|---|---|---|
| 重量（ドライバー無し） | 約1100g | 約1600g | |
| 液剤供給口 | G 1/8 管用平行めねじ | G 1/4 管用平行めねじ | |
| 液剤吐出口 | 差し込みソケット付きスティスティックミキサー | ||
| 最大吐出圧※1 | 4MPa（40 bar）以下 | ||
| 接液部品 | アルミニウム・アルマイト加工処理 | ||
| ステーター材質 | 高分子ポリエチレン、VisChem（フッ素系ゴム） | ||
| 固定シール | Oリング／Viton | ||
| モーター | DC18-24V（エンコーダー付き） | ||
| 設置環境 | +10℃ ～ +40℃ | ||
| 繰り返し精度 | > 99 % | ||
| 混合比率 | 1:1 ～ 10:1 | ||
| 最少吐出量 | 0.005ml | 0.01ml | 0.030ml |
| 吐出流量※2 | 0.1～6.6 ml/分 | 0.2～12 ml/分 | 0.6～32.0 ml/分 |
