インラインディスペンサー
ディスペンサーは従来式のライン、ドット塗布対応の塗布機から、高度に様々な塗布要件に対応する半自動／全自動高速・高精度ディスペンサーと進化しています。 インラインディスペンサーは、半導体実装から電子部品組み立てプロセスでの、週7日24時間体制の量産ラインにも対応が可能です。

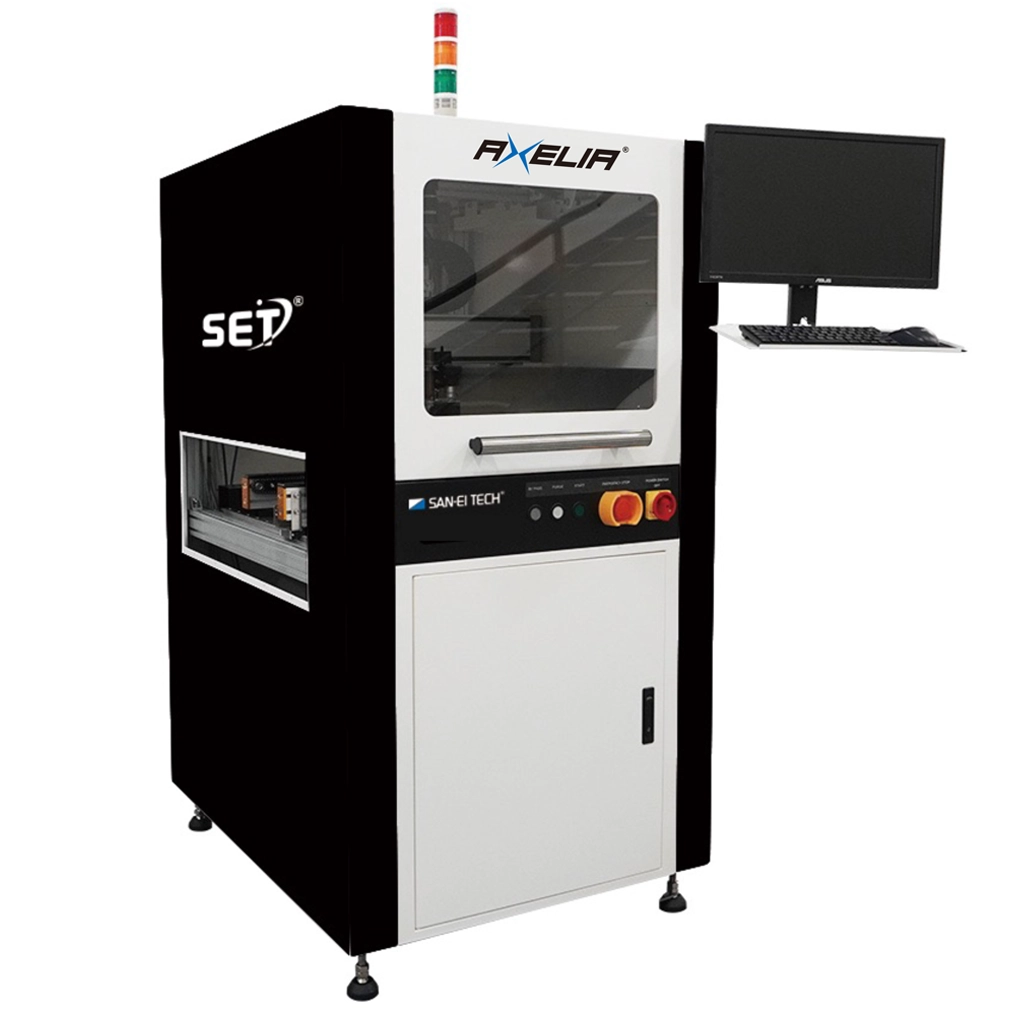

コンフォーマルコーティングマシン AXCT
生産プロセス、製品品質を高度に管理する
高精度・全自動コーティングマシン
- インライン専用塗布機
- 各種塗布用バルブヘッドが搭載可能
- 400㎜角までの基板に対応
標準機能
自動ディップ&パージ
・ノズル洗浄機能搭載
・回数、時間等はプログラムで設定可能です
オプション機能
塗布幅チェックシステム
吐出幅はプログラムで設定が可能です。
プログラム自動切替機能
CCDカメラによるバーコード/2次元コードのスキャン
画像認識位置補正
ニードルキャリブレーション
温調循環システム
温度を制御して液剤の粘度を一定に維持します。
製品仕様
| 標準仕様 | |||||
|---|---|---|---|---|---|
| 寸法：L×W×H | 1,423×940×1,516mm※１ | ||||
| 重量 | 700kg※１ | ||||
| 構造 | 2バルブ | ||||
| 軸数 | 3軸（X,Y,Z） | ||||
| 最大バルブ数 | 2 | ||||
| 複数バルブ同時コーティング | 〇（オプション） | ||||
| 同時コーティング時バルブ間距離 | 60～210mm（調整可能） | ||||
| 駆動部 | クローズドループ制御ステッピングモータ | ||||
| X,Y移動速度 | 1-800mm/sec | ||||
| 位置決め精度 | ±0.025mm | ||||
| 片側バルブ塗布可能エリア：L×W | 400×400mm | ||||
| Z軸最大可動量 | 100mm | ||||
| 標準搭載バルブ | SV70 | ||||
| オプション搭載バルブ | SV70、SV01CS、SV01S、SV51、SV35DA | ||||
| 通信ポート | SMEMA4pin | ||||
| オプション装備 | コーティング剤の循環加熱システム、フィルムコート幅チェックシステム、CCDカメラ、 バーコード認識システム、液剤タンク、液残量検知システム、Z軸ローテーション機構、バルブ35°チルト機構、 バルブ90°回転機構、2ステージコンベア、パレットリターン用コンベア、ニードルキャリブレーション、 複数基板同時コーティング※同時コーティング時バルブ間距離60～210㎜、MESソフトウェア（i4.0 ) | ||||
※１：循環温調が付いていない場合の寸法になります
※２：スプレータイプを2台使用の場合
 |
 |
